Как читать электросхемы
Электрические схемы должны оформляться в соответствии с ГОСТ 2.702-75. В коде схемы ее вид обозначается буквой Э (электрическая). Тип схемы обозначается цифрами:
- 0 - объединенная
- 1 - структурная
- 2 - функциональная
- 3 - принципиальная
- 4 - монтажная
- 5 - подключений
- 6 - общая
- 7 - расположения
Получается, что в коде электрической принципиальной схемы должно находится обозначение - Э3.
Для того чтобы научиться читать принципиальные схемы необходимо понимать обозначения отдельных элементов, и научиться представлять как будет работать система в целом. Рассмотрим основные элементы и принципы построения принципиальных электрических схем.
Обозначение линий связи на электрических схемах
Отдельные элементы на электрических схемах соединяют сплошными линиями, которые могут символизировать различные кабели, каналы, шины, провода.
![Линии связи на электрических схемах Линии связи на электрических схемах](images/upl/11_16_15_08_44_48_Linii_svyazy.jpg)
Пересечение не соединенных проводов изображается следующим образом:
![Пересечение не соединенных проводов Пересечение не соединенных проводов](images/upl/01_09_17_07_00_44_linii.jpg)
В местах соединения линий связи ставят точку.
![Пересечение проводов в местах соединения Пересечение проводов в местах соединения](images/upl/11_16_15_08_12_18_Peresech_soed.jpg)
Нулевой провод обознается буквой N, а заземление - значком:
![Обозначение заземления на электросхеме Обозначение заземления на электросхеме](images/upl/11_16_15_08_11_02_Zazemlenie.jpg)
Контакты
Важным элементом электросхем являются переключающие контакты, или как их называют ключи. Наиболее распространены замыкающие, размыкающие и переключающие контакты, их обозначение показано на рисунке.
![Обозначение замыкающего, переключающего и размыкающего контактов Обозначение замыкающего, переключающего и размыкающего контактов](images/upl/11_16_15_08_16_03_Kontakt.jpg)
Для того, чтобы понять как будет работать система при переключении контакта необходимо мысленно переместить элемент контакта, от одной линии связи к другой.
![Работа переключающего контакта Работа переключающего контакта](images/upl/11_16_15_09_30_02_key.gif)
Элементы управления
Реле применяется во многих электрических приводах.
![Обозначение реле на электрической схеме Обозначение реле на электрической схеме](images/upl/11_16_15_08_18_14_rele.jpg)
При прохождении тока через обмотку реле, происходит переключение контакта, связь между реле управления и контактом может изображаться пунктирной линией.
![Связь реле и переключающего контакта Связь реле и переключающего контакта](images/upl/11_16_15_08_56_58_rele_key.jpg)
Также связанные реле и контакт могут иметь одинаковое буквенное обозначение.
![Реле и контакт Реле и контакт](images/upl/11_16_15_08_54_54_rele_bukv.jpg)
Реле времени по переднему и по заднему фронту обозначаются:
![Обозначение реле времени на электросхеме Обозначение реле времени на электросхеме](images/upl/11_16_15_08_20_09_rele_vrem.jpg)
Геркон - переключающий контакт, срабатывающий при воздействии магнитного поля имеет следующую электрическую схему:
![Электрическая схема геркона Электрическая схема геркона](images/upl/05_20_18_12_16_35_Gerkon.jpg)
Исполнительные механизмы
Электродвигатели и электромагниты наиболее распространенные исполнительные механизмы в электрических системах:
![Обозначения электродвигателя и электромагнита Обозначения электродвигателя и электромагнита](images/upl/11_16_15_08_29_18_elektrodvig.jpg)
Источники энергии
Обозначение генератора - устройства, преобразующего механическую энергию в электрическую показано на рисунке.
![Обозначение генератора на электрической схеме Обозначение генератора на электрической схеме](images/upl/11_16_15_08_33_21_generator.jpg)
Другие источники питания показаны на следующей картинке.
![Обозначение источников питания Обозначение источников питания](images/upl/11_16_15_08_33_57_pitanie.jpg)
Сигнальные устройства
На электрических схемах достаточно часто обозначаются сигнальные устройства - лампы, светодиоды. Изображают эти устройства следующих образом:
![Условное обозначение лампы и светодиода Условное обозначение лампы и светодиода](images/upl/05_20_18_12_17_19_Signalnye_ustroistva.jpg)
Измерительные приборы
Наиболее часто на электрических схемах встречаются обозначения амперметра, вольтметра, или обобщенное обозначение измерительного прибора.
![Обозначение приборов - амперметра, вольтметра Обозначение приборов - амперметра, вольтметра](images/upl/11_16_15_08_45_16_pribory.jpg)
Общие элементы
Немногие схемы обходятся без таких элементов как резистор, конденсатор, диод. Обозначение этих устройств показано на следующей иллюстрации.
![Обозначение элементов электросхем Обозначение элементов электросхем](images/upl/11_16_15_08_49_52_oboznach.jpg)

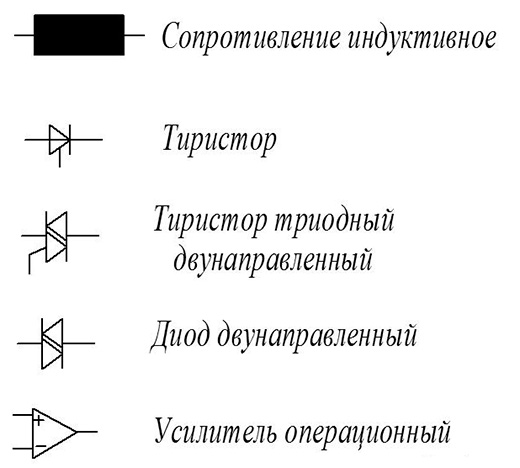

Обозначение тиристоров и операционных усилителей показано на рисунке.
![Обозначение тиристоров и усилителей на электросхемах Обозначение тиристоров и усилителей на электросхемах](images/upl/05_20_18_12_18_18_Tiristory_oboznachenie.jpg)
Обозначение транзисторов на схеме
Электрическая схема транзисторов - элементов электрической системы способных управлять током в выходной цепи при воздействий входного сигнала, показана на рисунке.
![Условное обозначение транзисторов Условное обозначение транзисторов](images/upl/05_20_18_12_19_20_Tranzistor.jpg)
Логические элементы

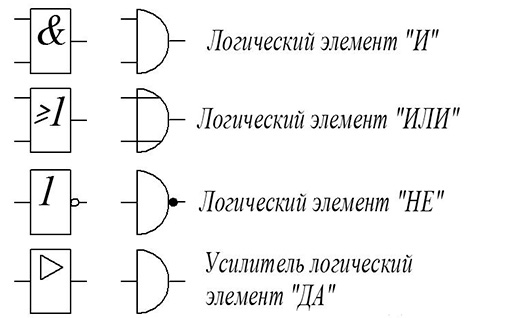

На электрических схемах можно встретить два способа обозначения логических элементов "И", "ИЛИ", "ДА", "НЕ".
![Новое и старое обозначения логических элементов на электрических схемах Новое и старое обозначения логических элементов на электрических схемах](images/upl/05_20_18_12_20_17_Logicheskie_elementy.jpg)
Порядок чтения электросхемы
- Провести общее ознакомление с электрической схемой, прочитать все примечания, технические требования.
- Сопоставить обозначения элементов на электросхеме с перечнем элементов.
- Найти на схеме источники питания, определить род тока.
- Найти на электрической схеме электродвигатели, определить их систему питания.
- Определить аппараты защиты электросистемы плавкие предохранители, автоматический выключатели и т.п., выявить область их работы.
- Выделить на электросхемесхеме элементы управления, определить какие цепи задействуются, или отключатся, коммутируются при переключении каждого узла управления.
- Провести анализ работы каждой электрической цепи электросхемы, выявить на ней основные и вспомогательные аппараты, определить условия их работы, при необходимости ознакомиться с технической документацией на электрические приборы.
- На основе анализа работы отдельных электрических цепей, сделать выводы о работе электрической системы в целом.
Мы рассмотрели основные обозначения элементов электропривода, зная которые вы сможете научиться читать некоторые электрические схемы. Безусловно, что для понимания работы сложных электросистем по схемам вам предстоит изучить и другие обозначения. Вы можете рассказать о том, какие обозначения вы хотели бы увидеть в комментариях к статье.
