Способы стопорения резьбовых соединений - контргайка, шплинт, пружинная шайба
Стандартизованные крепежные резьбы обладают свойством самоторможения, благодаря чему гайка будет находиться в затянутом состоянии, а для того, чтобы открутить ее потребуется приложить усилие. Но в случае, если на резьбовое соединение воздействуют знакопеременные силы, вибрации, ударные нагрузки, то затяжка может ослабевать, что в итоге приводит к к отвинчиванию гайки. Для предотвращения ослабления затяжки используют специально устройства: контргайки, стопорные шайбы, шплинты, которые также называют гаечными замками.
Обеспечить надежное соединение может только качественный сертифицированный крепеж, выбрать и купить стопорные шайбы, болты и гайки по ГОСТу можно на сайте компании «Машкрепёж» - официального дилера российских и зарубежных производителей метизов.
Стопорение резьбового соединения может осуществляться за счет трех основных принципов:
- стопорение путем повышения трения в резьбе (контргайки, пружинные шайбы);
- стопорение за счет временной фиксации (шайбы с отгибающимися лапками, шплинты, штифты);
- неразборная фиксация (сварка, кернение).
Рассмотрим несколько наиболее распространенных способов противодействия отвинчиванию гаек.

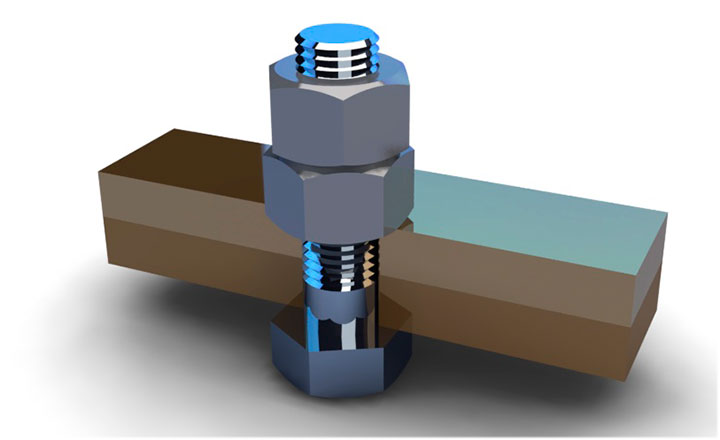

Стопорение контргайкой
Контргайка устанавливается поверх основной гайки, которую во время затяжки удерживают ключом.
Благодаря контргайке болт находится в растянутом состоянии, что обеспечивает высокое трение между витками резьбы на болте и гайке.
Стопорение пружинной шайбой
Пружинная шайба, которую часто называют по фамилии изобретателя - Гровер, представляет собой разрезанное кольцо с отогнутыми концами, похожее на виток пружины. Шайба устанавливается под гайку и при затяжке сжимается.
Гровер позволяет удерживать болт в растянутом состоянии, а значит сохранять значительное трение в резьбе даже при вибрации. Кроме того, отвинчиванию препятствует острая кромка шайбы, врезающаяся в торец гайки.
Шплинтование
Шплинт представляет собой отрезок проволоки полукруглого сечения, согнутый пополам таким образом, что плоские поверхности прилегают друг к другу.
Стопорение резьбы можно обеспечить с помощью шплинтов, для этого также потребуется специальная корончатая гака с прорезями и болт с отверстием. Шплинт устанавливается в пропил в гайке и пропускается через отверстие в болте. Концы шплинта отгибаются.
Существуют и другие способы стопорения резьб их мы рассмотрим в одной из следующих статей.
