Что такое гидравлическое управление
Регулирование и настройку гидравлической аппаратуры можно осуществлять различными способами. В зависимости от вида воздействия на регулирующие узлы различают ручное, механическое, электромагнитное, гидравлическое, и пневматическое управление.
- Для чего нужно гидравлическое управление
- В каких устройствах используется гидравлическое управление?
- Как обозначаются линии управления на гидросхемах?
При гидравлическом управлении, воздействие на регулирующие узлы гидроаппаратов оказывает поток жидкости. Причем в одних гидроаппаратах (например, предохранительных клапанах непрямого действия) управляющие воздействие может пропорционально зависеть от величины давления в линии управление, а в (например в гидрозамках) управляющим сигналом будет наличие давления у линии управления (а не его величина).
Для чего нужно гидравлическое управление
Гидравлическое управление позволяет реализовать автоматическое регулирование, либо дистанционное управление без использования других (механических, электрических, пневматических) систем. Зачастую, линии гидравлического управления выполнены в самой аппаратуре, таким образом, что давление в определенной точке, определяет положение золотника или какого-нибудь другого запорно-регулирующего элемента.
В каких устройствах используется гидравлическое управление?
В гидрозамках управление обратным клапаном осуществляется гидравлически. При наличии давления в линии управления обратных клапан будет пропускать жидкость в обоих направлениях, при отсутствии - только в одном.
В предохранительных клапанах непрямого действия, перемещение запорного-регулирующего основного клапана осуществляется под воздействие давления в линии управления, определяемом настройкой пилотного клапана. С помощью гидравлического управления может осуществляться переключение распределителей.
Также, гидравлическое управление часто используется в многокаскадных распределителях и гидроусилителях, где на первом каскаде регулируется давление в линии управления второго каскада.
Многокаскадное регулирование может осуществлять с помощью специального блока гидравлического управления распределителями. В таком случае используются два контура управляющий, где установлен блок управления (БУ) и силовой, где установлен распределитель, соединенный с исполнительными механизмами. Передача сигнала (давления) от БУ к распределителю осуществляется по линиям гидравлического управления.
Как обозначаются линии управления на гидросхемах?

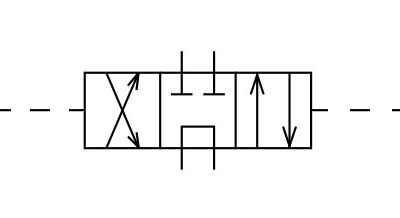

На схемах линии гидравлического управления показывают пунктирной линией.
Обычно, гидравлическое управление показывают так, чтобы было понятно куда переместится регулирующий элемент (например, золотник распределителя) при наличии сигнала (давления) в линии управления.
