Уплотнения гидроцилиндра
Перемещение поршня и штока гидроцилиндра осуществляется за счет поступления рабочей жидкости в одну из герметичных полостей.
Усилие развиваемое цилиндром определяется давлением и площадью поршня. Для создания высокого давления в полости гидравлического цилиндра необходимо обеспечить его герметичность, то есть надежно уплотнить поршень и шток.
Между штоком и передней крышкой также необходимо обеспечить герметичное соединение, при этом, сохранив возможность линейного перемещения.
Грязесъемник не допускает попадания загрязняющих частиц в полость гидравлического цилиндра.

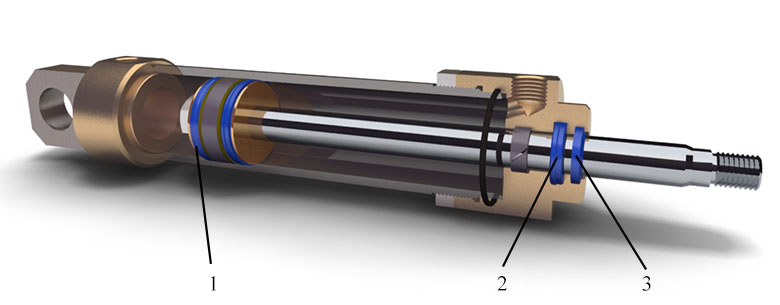

- На рисунке показаны:
- Поршневое уплотнение - 1
- Штоковое уплотнение - 2
- Грязеъемник - 3
Поршневые уплотнения
В зависимости от условий работы, и требований предъявляемых к гидроцилиндру могут использоваться различные типы поршневых уплотнения.

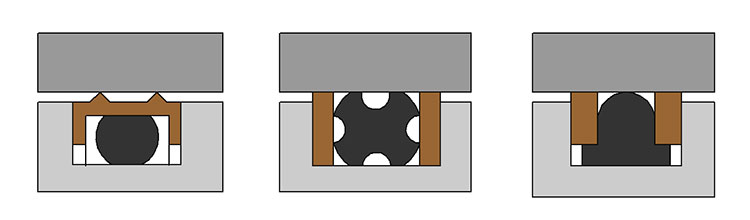

Кольцевые уплотнения
Изготавливаются, как правило из резины. Кольца могут быть различного профиля и сечений.

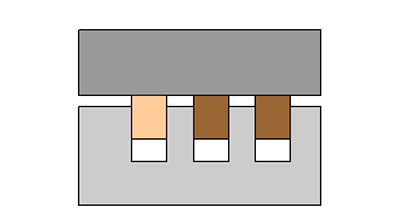

Поршневые разрезные кольца
Не обеспечивают такой герметичности как манжеты, однако способны работать при очень высоких температурах.

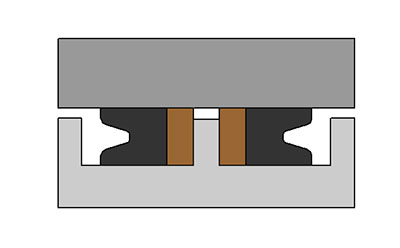

Манжеты
Наиболее распространенный и совершенный тип поршневых уплотнений. Манжеты обеспечивают высокую герметичность и надежность. Они могут быть изготовлены из резины, полиуретана и других полимеров. Устанавливаются манжеты в специальные канавки. Для надежной центровки поршня в гильзе совместно с манжетами используются разрезные направляющие кольца.
В цилиндрах двухстороннего действия устанавливают две манжеты, развернутые в разные стороны.
Штоковые уплотнения

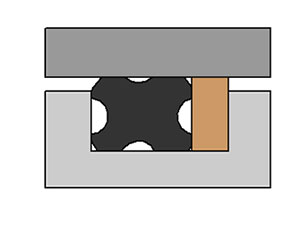

- Для уплотнения штока также могут использоваться:
- Кольца

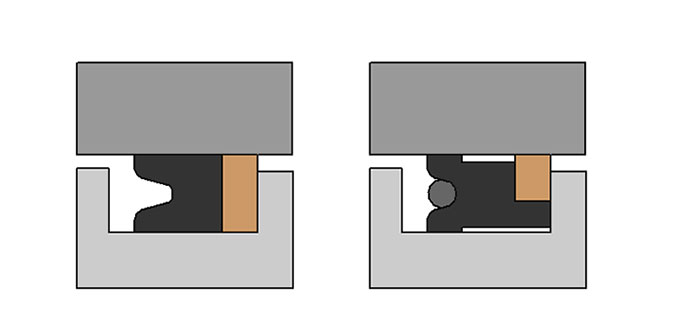

- Манжеты

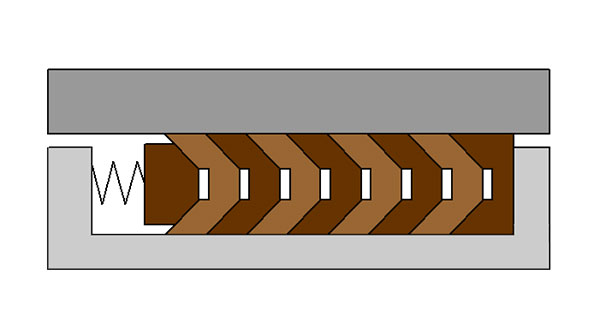

Шевронные уплотнения
Представляет собой набор шевронных манжет, которые расположены между опорным и нажимным кольцами.

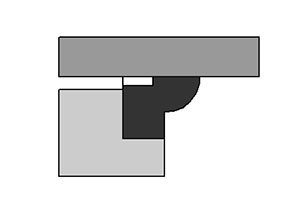

Грязесъемник
Защита от загрязнений важная часть конструкции гидроцилиндра, ведь попадание частиц под манжету может повлиять на герметичность.
Грязесъемники изготавливаются из резины, полиуретана. Их профиль позволяет снимать частицы налипшие на шток.
