Пневматические цилиндры

ем внешних сил.

Типы пневмоцилиндров

По конструкции можно выделить следующие типы пневматических цилиндров.

Пневмоцилиндры двухстороннего действия

В пневмоцилиндрах двухстороннего действия сжатый воздух подается как в поршневую полость, так и в штоковую.

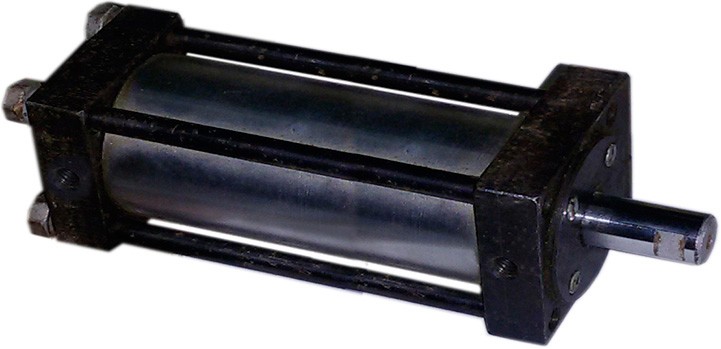

Пневмоцилиндр с односторонним штоком

Пневмоцилиндры двухстороннего действия с односторонним штоком получили наиболее широкое распространение, благодаря простоте конструкции, универсальности, возможности регулирования скорости прямого и обратного хода, компактности.

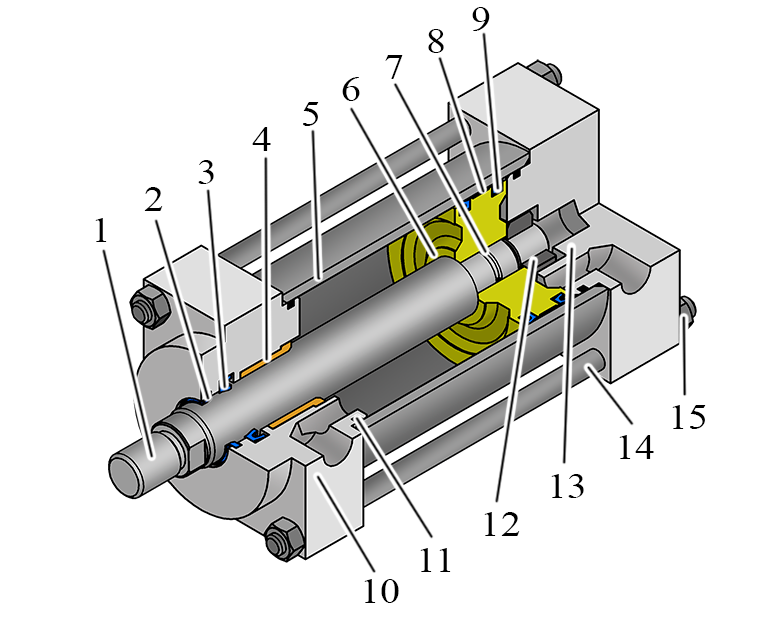

Конструкция пневмоцилинра

1. Шток - деталь, которая соединена с поршнем и поваляет передать перемещение и усилие, от поршня к объекту воздействия.
2. Грязесъемное кольцо не допускает попадания загрязняющих частиц в полость пневмоцилиндра.
3. Манжета штоковая обеспечивает герметичность штоковй камеры.
4. Направляющая втулка изготавливается из антифрикционного материала, служит направляющей опорой для штока пневмоцилиндра.
5. Гильза - цилиндрическая камера, в которой перемещается поршень. Внутренний диаметр гильзы определяется диаметром поршня, длина гильзы - ходом поршня.
6. Поршень - подвижная часть пневмоцилиндра, перемещается в гильзе, разделяя полости пневмоцилиндра.
7. Резиновое кольцо не допускает перетекания воздуха между полостями в месте сопряжения штока и поршня.
8. Поршневое кольцо изготавливается из антифрикционного материала, позволяет поршню скользить по внутренней поверхности гильзы.
9. Манжеты поршневые обеспечивают герметичное разделение поршневой и штоковой полостей.
10. Крышки пневоциилиндра позволяют сформировать герметичные рабочие камеры. Задняя крышка 13 замыкает поршневую полость, передняя - штоковую. В крышках выполняют необходимые канавки, для уплотнений, проточки, отверстия для подвода и отвода воздуха.
11. Резиновые кольца устанавливаются в канавках на крышках пневмоцилиндра, обеспечивают герметичное уплотнение крышек и гильзы.
12. Гайка удерживает поршень на штоке.

В представленной конструкции крышки и гильза стягиваются анкерами 14 (шпильками) с гайками 15.

Основные понятия

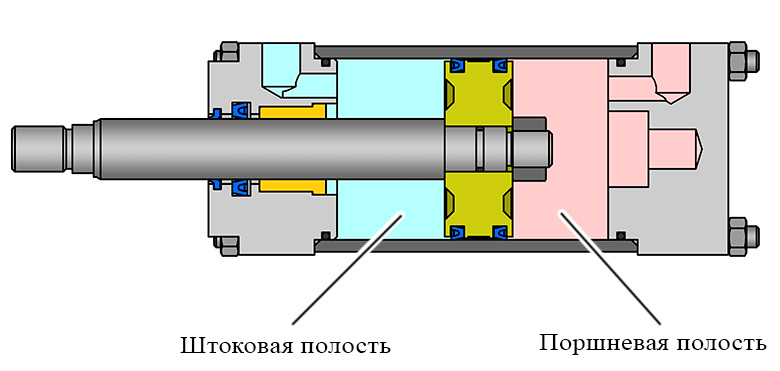

Принципиальная схема пневматического цилиндра показана на рисунке.

При описании работы пнемоцилиндра наиболее часто используются следующие термины.

---

---

Поршневая полость - камера между поршнем и задней крышкой.

Штоковая полость - пространство между поршнем и передней крышкой.

Прямой ход - движение поршня, при подаче давления в поршневую полость.

Обратный ход - движение поршня при опорожнении поршневой полости.

Активная камера - камера под давлением.

Мертвый объем - пространство, остающееся между передней и задней крышками и в крайних положениях поршня.

Эффективная площадь - площадь поршня, на которую воздействует давление сжатого воздуха.

Принцип действия

Сжатый воздух от компрессора или другого источника подается в поршневую полость пневмоцилиндра, штоковая полость в этот момент с помощью распределителя соединяется с атмосферой, давление сжатого воздуха воздействует на поршень, заставляя его перемещаться, до тех пор, пока он не упрется в переднюю крышку. Пневмоцилиндр совершает прямой ход, его шток выдвигается. Усилие, развиваемое пневмоцилиндром во время прямого хода можно вычислить, используя зависимость:

---

---

• где р - давление сжатого воздуха
• D - диаметр поршня

Для осуществления обратного хода необходимо подать сжатый воздух в штоковую полость, а поршневую - соединить с атмосферой. По действием давления сжатого воздуха поршень станет перемещаться, шток будет задвигаться. Усилие развиваемое пневмоцилиндром во время обратного хода можно вычислить, используя формулу:

• где р - давление сжатого воздуха
• D - диаметр поршня
• d - диаметр штока

Направление потоков сжатого воздуха в поршневую и штоковую полости, а также соединение их с атмосферой или линией сброса осуществляется с помощью специальных устройств - пневматических распределителей.

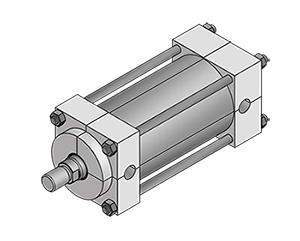

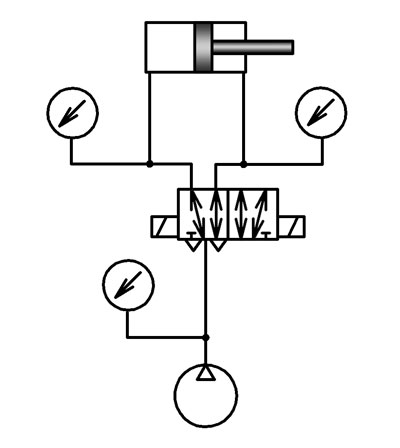

Иллюстрация работы пневмоцилиндра

Втянуть шток цилиндра

Выдвинуть шток цилиндра

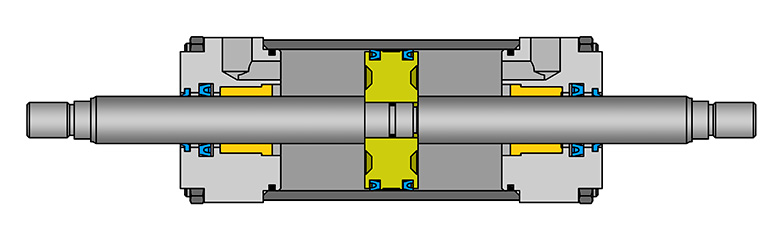

Пневмоцилиндр с двухсторонним штоком

Размеры эффективных площадей и объемы полостей при прямом и обратном ходах пневматического цилиндра различны. Это означает, что при прочих равных условия, пневмоцилиндр будет двигаться с разными скоростями, и создавать разные усилия при прямом и обратном ходах. Это не всегда желательное явление.

Если пневмоцидиндр должен действовать одинаково как при прямом, так и при обратном ходе, то используют пневмоцилиндр с двухсторонним штоком.

В пневмоприводах применяются конструкции с закрепленной гильзой или с закрепленным штоком. Во втором случае сжатый воздух подводится в рабочие полости через шток.

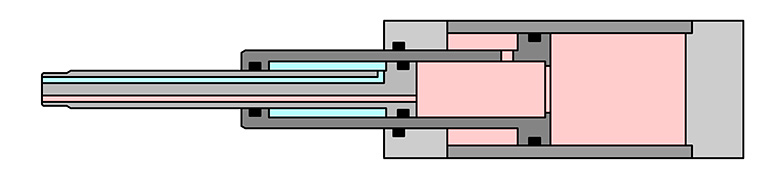

Телескопический пневмоцилиндр двухстороннего действия

Телескопическая конструкция, при которой, каждый последующий шток установлен внутри предыдущего, позволяет значительно уменьшить габариты пневмоцилиндра. Это актуально для тех цилиндров, у которых ход превышает диаметр поршня в 10 раз. В телескопических пневматических цилиндрах двухстороннего действия сжатый воздух в рабочие полости поступает через отверстия, выполненные в штоке.

Пневмоцилиндры одностороннего действия

В пневмоцилиндрах одностороннего действия сжатый воздух подается только в одну полость, обратный ход осуществляется за счет пружины, или под действием внешнего воздействия.

---

---

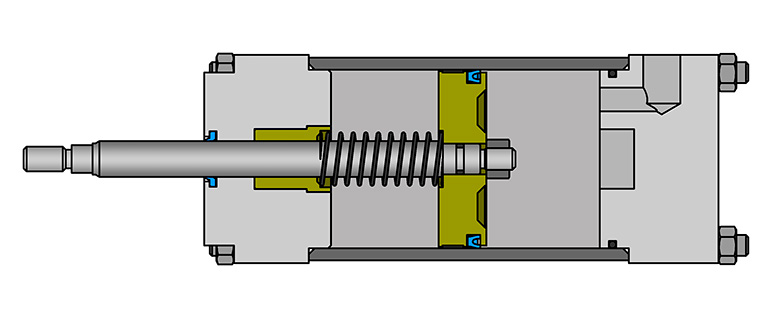

Пневмоцилиндр с пружинным возвратом

На рисунке показан пневматический цилиндр одностороннего действия с пружинным возвратом. Прямой ход осуществляется за счет энергии сжатого воздуха, подводимого в полость цилиндра. Для осуществления обратного хода может использоваться пружина сжатия или растяжения. Пружина может устанавливать как в штоковой, так и в поршневой полости.

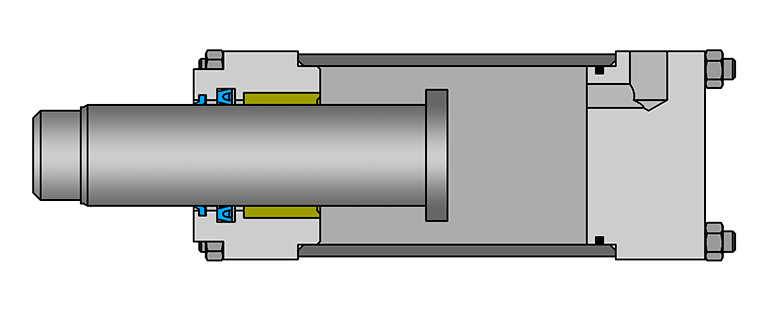

Плунжерный пневматический цилиндр

В пневоцилиндрах этого типа сжатый воздух воздействует на плунжер, заставляя его выдвигаться, преодолевая внешнее воздействие. Усилие, развиваемое плунжерным пневмоцилиндром при прямом можно вычислить, используя формулу:

• где р - давление сжатого воздуха
• D - диаметр плунжера

Обратный ход осуществляется под воздействием внешних сил. Плунжер может изготавливаться с внешним упором (как показано на рисунке) или без него.

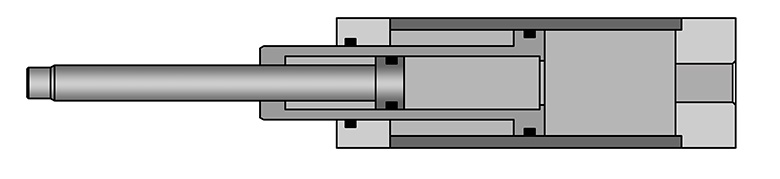

Телескопический пневматический цилиндр одностороннего действия

В телескопическом цилиндре одностороннего действия сжатый воздух подводится через заднюю крышку, секции выдвигаются последовательно. Обратный ход штоков осуществляется под действием внешних сил.
