Замыкающий участок в отоплении

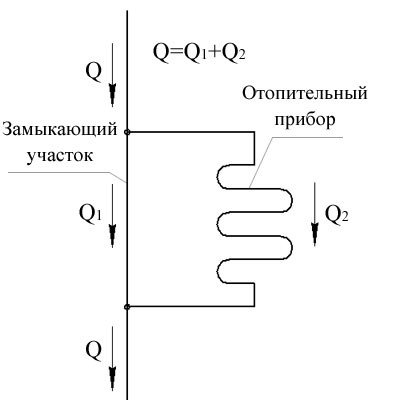

Участок трубопровода, установленный параллельно отопительному прибору называют замыкающим.

По сути, отопительный прибор и замыкающий участок это два параллельных трубопровода. По законам физики расход между параллельными трубопроводами будет делиться таким образом, что потери давления в каждом из них будет одинаковым. Потери давления обуславливается гидравлическими сопротивлениями (шероховатостями стенок, поворотами, сужениями, расширениями), и расходом жидкости через эти сопротивления, чем выше расход, тем потери давления будут больше.

Получается, что теплоноситель, поступающий из стояка будет делиться: часть пойдет в замыкающий участок, а часть в отопительный прибор. Причем больший расход пойдет в тот трубопровод, сопротивление которого меньше. Установив специальный регулятор на входе или выходе отопительного прибора, можно регулировать его сопротивление, а значит и менять расход теплоносителя через отопительный прибор, что в свою очередь будет влиять на степень обогрева помещения.

Закрывая вентиль перед отопительным прибором вы увеличиваете сопротивление данной линии, это значит что через замыкающий участок будет проходить больше расхода, а в отопительный прибор поступать меньше. Температура в помещении понизится. Для того, чтобы повысить температуру в помещении, нужно будет отрыть вентиль, увеличив расход теплоносителя через отопительный прибор.

Замыкающие участки разделяют на два типа:

• Осевой
• Смещенный

Рассмотрим каждый из них подробнее.

Осевой замыкающий участок

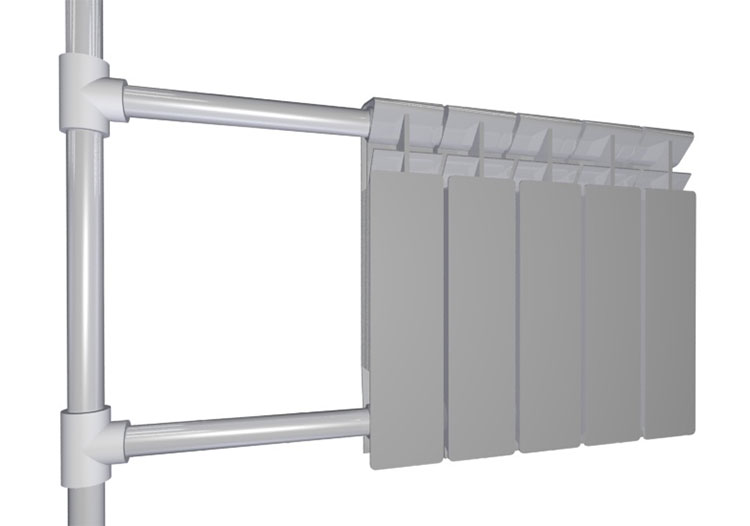

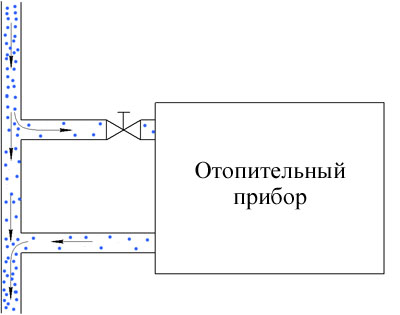

Данный замыкающий участок устанавливается на одной оси с основным стояком. Зачастую замыкающий участок и стояк выполнены из одной трубы, от которой отведены патрубки для питания отопительного прибора. Схема осевого замыкающего участка показана на рисунке.

Для того, чтобы попасть в отопительный прибор теплоносителю придется преодолеть сопротивление подводящих патрубков и поворот в тройнике, и часть жидкости потечет в этом направлении. Другая же часть протечет в прямом направлении через замыкающий участок. Очевидно, что сопротивление осевого замыкающего участка будет меньше, чем сопротивление отопительного прибора со всеми подводящими трубопроводами, а это значит, что большая часть теплоносителя пройдет через замыкающий участок, а меньшая через отопительный прибор.

Данный факт позволяет сделать выводы об эффективности осевого замыкающего участка: он обуславливает достаточно низкое сопротивление в стояке и в системе в целом, но не обеспечивает хорошего затекания теплоносителя в прибор.

Смещенный замыкающий участок

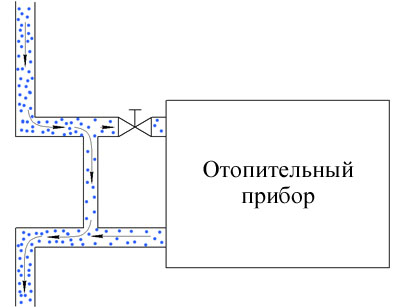

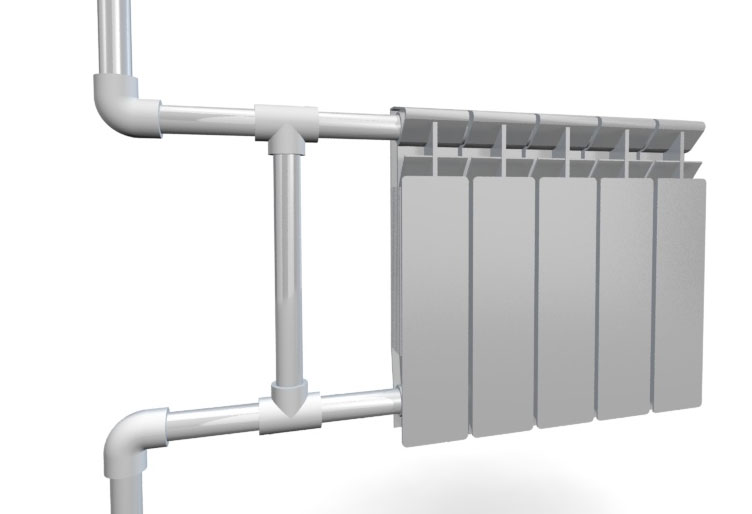

Участок смещенный относительно оси стояка в сторону отопительного прибора называют смещенным. Такой замыкающий участок, может выполняться из трубы меньшего, чем в стояке, диаметра. Схема со смещенным замыкающим участком показана на следующем рисунке.

В данном случае теплоносителю придется преодолеть сопротивление части подводящих трубопроводов и поворотов на тройниках для того, чтобы протечь по замыкающему участку. Сопротивление смещенного участка будет выше, сопротивления осевого, а значит в отопительный прибор попадет большее количество теплоносителя.

Смещенный замыкающий участок, обеспечивает лучшее, чем осевой, затекание теплоносителя в отопительный прибор, при этом гидравлическое сопротивление системы увеличивается.

Какой замыкающий участок выбрать?

Мы выяснили, что при использовании осевого замыкающего участка, часть теплоносителя будет циркулировать в системе, не попадая в батарею, это минус, но гидравлическое сопротивление отопительной системы будет меньше, а значит насосу потребуется создавать меньшее давление - это плюс.

Смещенный замыкающий участок обеспечивает более эффективное использование теплоносителя, большая его часть попадает в отопительный прибор, что является важным достоинством. Однако, в системе со смещенным замыкающим участком насосу придется преодолеть большее сопротивление, чтобы прокачать систему.

Таким образом, можно сделать вывод - если не выдвигается непреодолимых ограничений по давлению в системе, то более эффективным будет смещенный замыкающий участок. В системах где повышены требования к уровню давления стоит устанавливать осевой замыкающий участок.
