Быстроразъемные соединения - устройство, назначение, применение

Быстроразъемные соединения позволяют произвести подключение трубопроводов, рукавов высокого давления, шлангов без применения инструмента, обеспечивая герметичность контура, как с соединённом так и в разъединённом состоянии.

Быстроразъемное соединение состоит из двух частей - ниппеля и розетки, к рукаву высокого давления обычно крепят розетку, а штуцер устанавливают на оборудование. Для установки на рукав или оборудование на элементах БРС выполнена трубная резьба "BSP", а быстроразъемным является соединение ниппеля и розетки между собой.

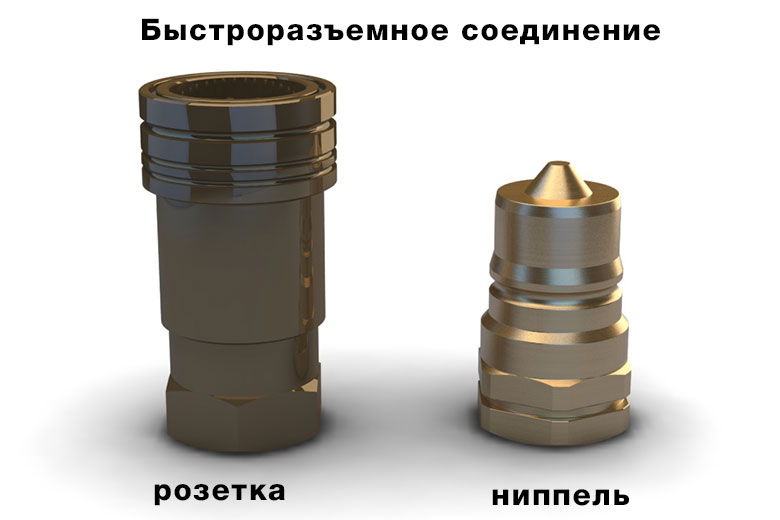

Ниппель и розетка быстроразъемного соединения

Для чего нужны быстроразъемные соединения?

Простота монтажа, пожалуй, главное достоинство быстроразъемных соединений, определяющее области применения этих устройств. БРС часто используют:

  • для подключения гидравлического и пневматического инструмента, (домкратов, гидравлических ножниц, гайковёртов);
  • на испытательных стендах для подключения тестируемого оборудования, например клапанов, гидроцилиндров;
  • для подключения линий заправки жидкостями (топливом, хладагентом, гидравлическим маслом);
  • подключения гидравлических и пневматических линий на транспорте (автопоездах, железнодорожных составах);
  • в качестве точек отбора давления для временной установки манометров, датчиков давления;
  • в медицине для подключения воздуха, кислорода, растворов;
  • узлов отбора проб жидкости в химических установках;
  • в экскаваторах тракторах для подключения навесного оборудования;
  • соединения линий подачи бетона в строительстве;
  • сборки шлангов для откачки грунтовых вод;
  • для подключения пожарных рукавов;
  • в пищевой продукции используются особые БРС из специальной нержавеющей стали и других безопасных материалов.

БРС могут отличаться по принципу действия, конструкции техническим характеристикам: номинальному давлению, пропускной способностью, совместимостью с рабочими жидкостями. Узнать характеристики и выбрать подходящие быстроразъёмные соединения (БРС) можно на сайте компании ООО «ПрофТрейд».

Какие требования предъявляются БРС?

В зависимости от сферы применения к быстроразъемным соединения могут предъявляться различные требования, значимость отдельных параметров также зависит от особенности эксплуатации и особенностей конкретного оборудование. Тем не менее можно выделить несколько основных параметров, которые важны для БРС:

  • герметичность в соединённом и разъединённом состоянии;
  • простота сборки и разборки;
  • защита от случайного разбора соединения;
  • минимальное гидравлическое сопротивление в соединённом состоянии;
  • защита от попадания загрязнений в гидросистему;
  • сохранение работоспособности при значительном изменении температур;
  • устойчивость к износу.

Особенности БРС различных тиров

Параметры быстроразъемных соединений нормируются стандартами Международной организации по стандартизации (ISO).

ISO 7241 A, ISO 7241-B - быстроразъемные соединения с коническим запорным элементом, который отодвигается от седла при стыковке. Соединение фиксируется муфтой с шариковым замком. Для сборки необходимо надавить на соединение оттянув муфту на розетке, для разборки потянуть за муфту.

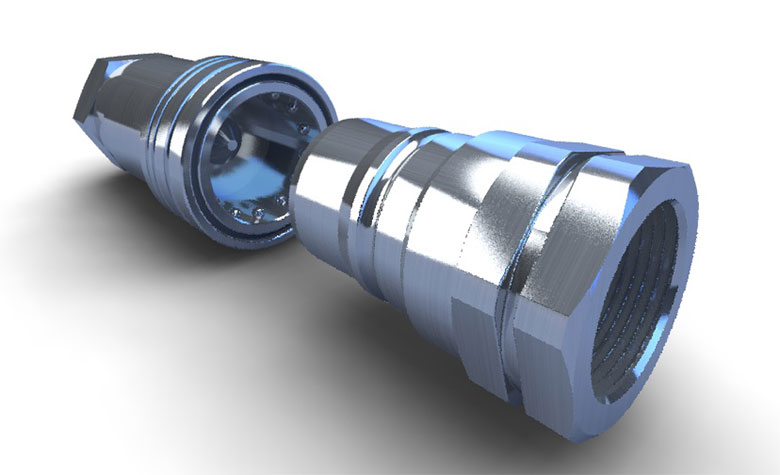

Быстроразъемное соединения стандарта ISO 7241 A

Розетки ниппель могут вращаться друг относительно друга, что упрощает монтаж. При разборе соединения стандарта ISO 7241 A не исключается вытекание небольшого количества жидкости, т.к она заполняет полость между запорными конусами на ниппеле и розетке. Если при разборке соединения появление капель не желательно, то лучше использовать соединения стандарта ISO 16028, обеспечивающие сухую разборку.



ISO 16028 соединения типа Flat Face (плоский торец), принципиально похоже на ISO 7241 A, но имеет улучшенную конструкцию запорного элемента, образующего плоский торец.

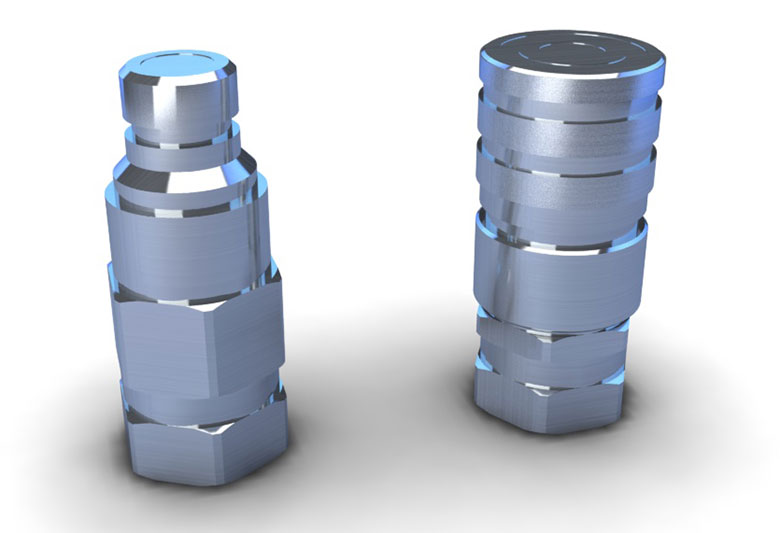

БРС с плоским торцем

Благодаря этому в соединении не останется свободной полости для накопления масла в соединённом состоянии и загрязнений в разъединённом. С соединений легко удалить пыль и грязь, а при разборе из соединения не вытечет жидкость. Кроме того, соединения стандарта ISO 16028 обеспечивают более плотный контакт и лучше центрирование розетки на ниппеле, при этом БРС выполненные по ISO 16028 значительно дороже соединений стандартов ISO 7241 A, ISO 7241-B.

Быстроразъемные соединения типа "CamLock" значительно отличают от двух предыдущих вариантов, как по конструкции, так и по сферам применения. Камлок - это соединение кулачкового типа, сборка соединения осуществляется путём перемещения эксцентрика встроенными рукоятками-кулачками.

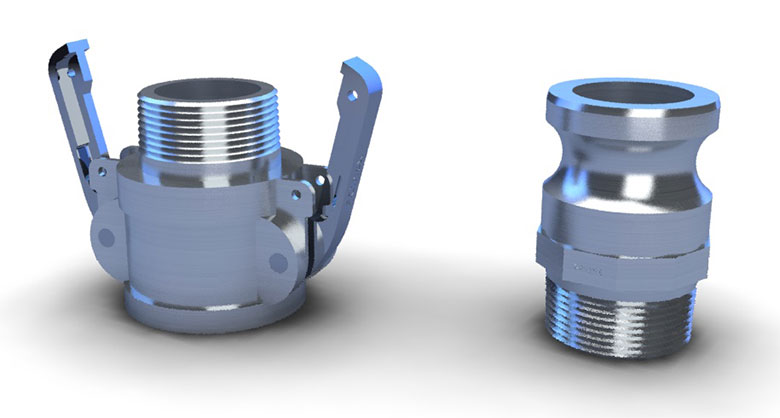

Соединение типа Камлок

Если соединения ISO 7241 и ISO 16028 чаще всего применяются в системах гидропривода и работают при высоком давления до 400бар, то БРС типа CamLock чаще используют для подключения рукавов в топливных, водопроводных системах, в оборудовании пищевой индустрии, они предназначены для работы на давлении до 20 Бар.
