Устройство и принцип работы вакуумного насоса

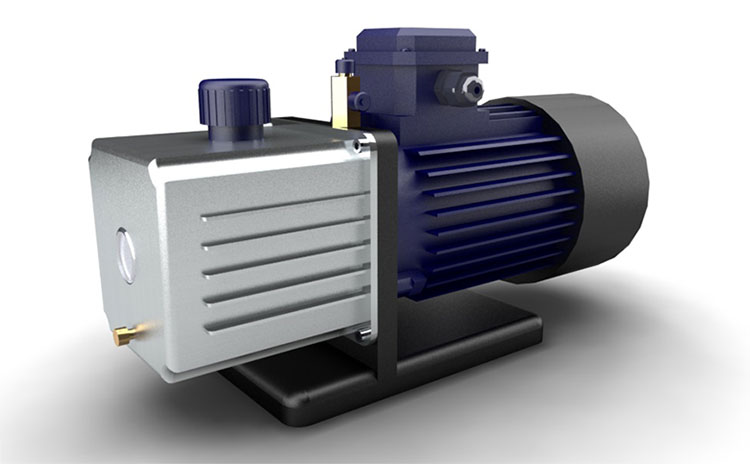

Вакуумные насосы предназначены для создания и поддержания вакуума, посредством откачивания воздуха из системы. Вакуумный насос необходим для работы многих технических систем:
- холодильников и кондиционеров,
- вакуумных металлургических печей,
- нефтяного и химического оборудования,
- автоматических линий по расфасовке продуктов питания и лекарств,
- механизмов вакуумного усиления.
Масляные и безмасляные вакуумные насосы
В масляных вакуумных насосах используется жидкая смазка, она позволяет снизить износ, отводить тепло и продукты износа от рабочих поверхностей, кроме того образование масляной пленки позволяет обеспечить лучшую герметичность и более глубокий вакуум.
Однако наличие масла в технической системе не всегда допустимо, например в пищевой промышленности или фармацевтике, поэтому были разработаны безмасялянные насосы, которые не нуждаются в заправке маслом. Эти насосы, как правило не обеспечивают меньшее разряжение чем масляные.
Устройство и работа вакуумного насоса

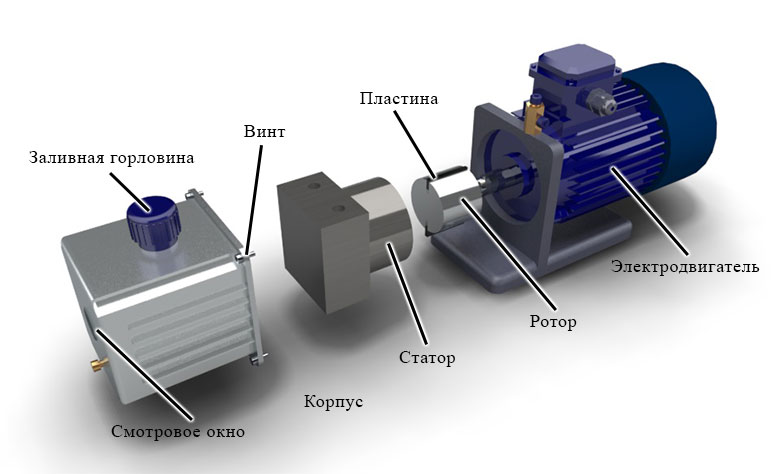

Большинство современных вакуумных насосов работают от электродвигателя. Внутри корпуса двигателя двигателя расположен статор с медными катушками. Когда электрический ток течет через медные катушки, он создает магнитное поле. Это магнитное поле воздействует на ротор, заставляя его вращаться.
Ротор электродвигателя соединен с валом, приводящим в движение узел, перекачивающий воздух, это может быть ротор пластинчатого насоса или кривошипно-шатунный механизм поршня.
Масляные вакуумные насосы перед включением необходимо заправить маслом через заливную горловину, уровень, при этом, контролируется по смотровому окну.
Принцип работы пластинчатого вакуумного насоса

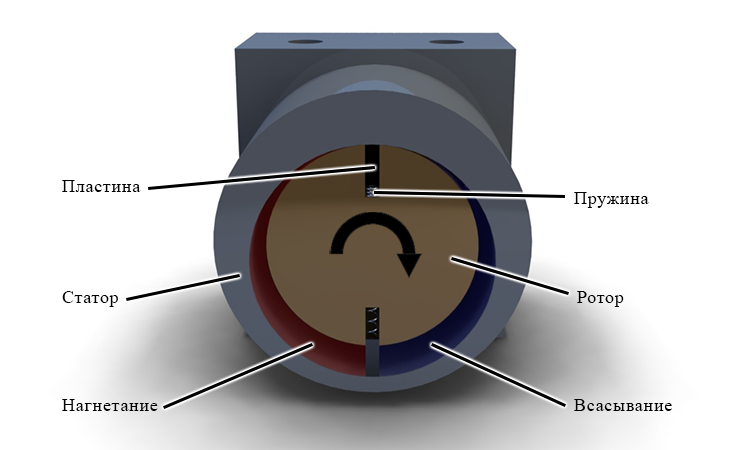

В корпусе насоса размещены статор и ротор, причем они установлены с эксцентриситетом. Внутри ротора размещены две подпружиненные пластины. Пружины всегда прижимают пластины к поверхности статора. Получается, что пластины всегда соприкасаются со стенкой статора, и тонкий слой масла обеспечивает уплотнение между ними. Таким образом образуются герметично разделенные рабочие камеры.
При вращении ротора объем рабочей камеры сначала будет увеличиваться, эта область соединена с каналом всасывания. Из-за увеличения объема рабочей камеры частицы воздуха будут засасываться в нее. При дальнейшем вращении ротора объем рабочей камеры начнет уменьшаться, из-за того, что ротор и статор расположены друг относительно друга с эксцентриситетом. При уменьшении объема рабочей камеры частицы воздуха будут вытесняться в выходной канал.
Принцип работы поршневого вакуумного насоса

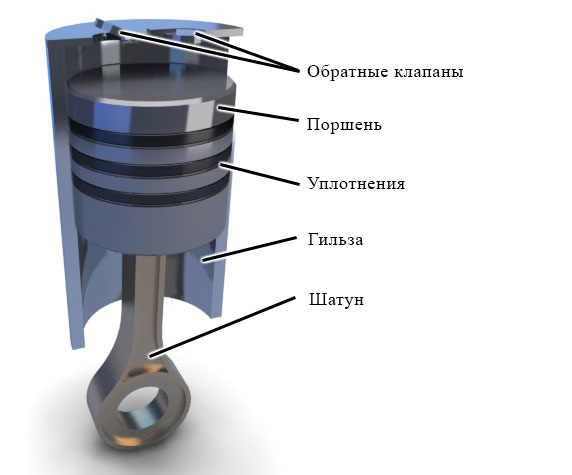

В поршневом насосе вал двигателя приводит в движение кривошипно-шатунный механизм, который в свою очередь заставляет перемещаться поршень.
Когда поршень движется вниз (по схеме) открывается всасывающий клапан, и частицы воздуха засасываются в рабочую камеру вакуумного насоса.
При движении поршня вверх объем рабочей камеры будет уменьшаться,клапан в линии всасывания закроется, а в линии нагнетания - откроется, частицы воздуха будут вытесняться поршнем в выходной патрубок.
Двухступенчатые вакуумные насосы

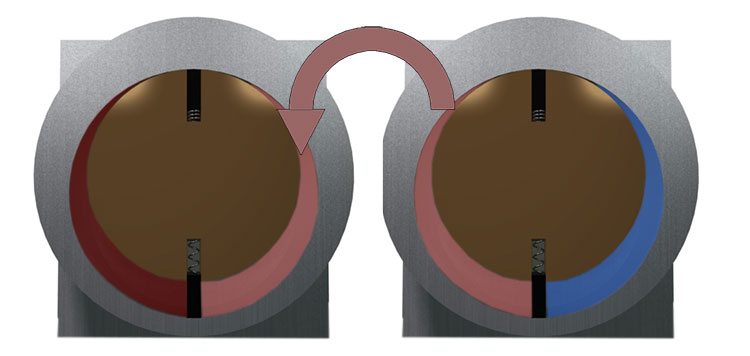

Двухступенчатые насосы имеют два качающих узла, установленные последовательно. Воздух с выхода первой ступени поступает не в атмосферу, а на вход второй ступени.
Применение второй ступени для откачки воздуха позволяет создавать более глубокий вакуум.
