Для чего нужен пилотный клапан?

Пилотом называют не только летчика, но и устройство, управляющее другим.

В гидравлических и пневматических системах аппарат, предназначенный для управления другим клапаном называют пилотным, чаще всего применяются пилотные клапаны и распределители. А наиболее известным устройством - пилотом является электрический удлинитель с кнопкой, который позволяет управлять питанием других устройств.

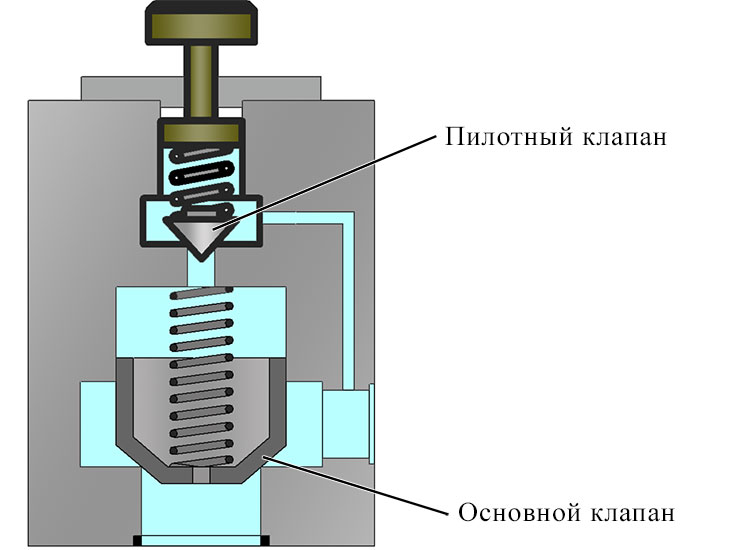

Пилотный клапан

Усилие действующие на запорно-регулирующий элемент клапана, обычно пропорционально площади проходного сечения клапана.

В клапанах с большим проходным сечением для перемещения или удержания запорно-регулирующего элемента клапана могут потребоваться значительные усилия.

Устройства с пилотными клапанами целесообразно использовать в системах с большим расходом рабочей среды, при этом используется пилот, который значительно меньше основного клапана. Проходное сечение пилотного клапана значительно меньше проходного сечения основного клапана, для управления запорно-регулирующим элементом пилота потребуется небольшое усилие. Пилот позволяет управлять потоком рабочей среды (воздуха в пневмоприводе, масла в гидроприводе). Поток будет воздействовать на запорно-регулирующий элемент основного клапана и заставлять его перемещаться.

Пилот используется в редукционных и предохранительных клапанах непрямого действия.

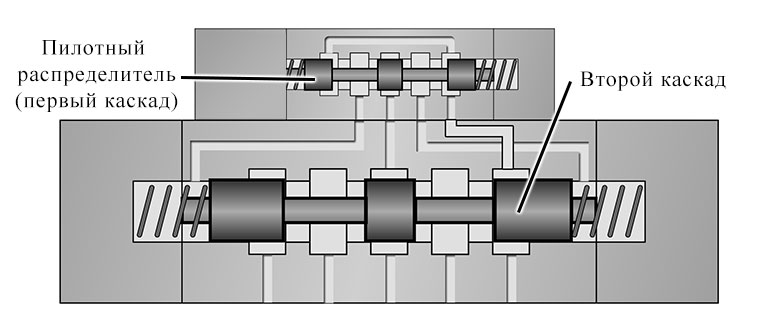

Пилотный распределитель

Пилотный распределитель используется в многокаскадных распределителях, сервоклапанах. Как и клапан пилотный распределитель имеет меньшие размеры по сравнению с аппаратами, которыми он управляет. Пилотный распределитель позволяет направлять поток жидкости для управления золотниками распределителей последующих каскадов. Такая схема позволяет управлять большими потоками рабочей среды при малом управляющем воздействии.

В сервоклапанах в качестве пилотного часто применяются специальные распределители со струйной трубкой или сопло-заслонка. Которое обеспечивают регулирование, пропорциональное входному сигналу.
