Направляющая и регулирующая пневмоаппаратура

Устройства, предназначенные для управления потоком сжатого воздуха называют пневмоаппаратурой. Регулирующая и направляющая аппаратура применяется для управления другим пневматическим оборудованием - пневмоцилиндрами, пневматическими моторами.

Направляющая аппаратура

Направляющие пневматические аппараты способны пропускать, удерживать поток сжатого воздуха, изменять направление его движения путем полного открытия или закрытия проходного сечения. К направляющим аппаратам относят следующее пневматическое оборудование:

• пневмораспределители;
• обратные клапаны;
• пневмозамки;
• логические клапаны "И", "ИЛИ".

Золотниковое и клапанное пневматическое оборудование

По типу запорно-регулирующего элемента различают клапанную и золотниковую аппаратуру.

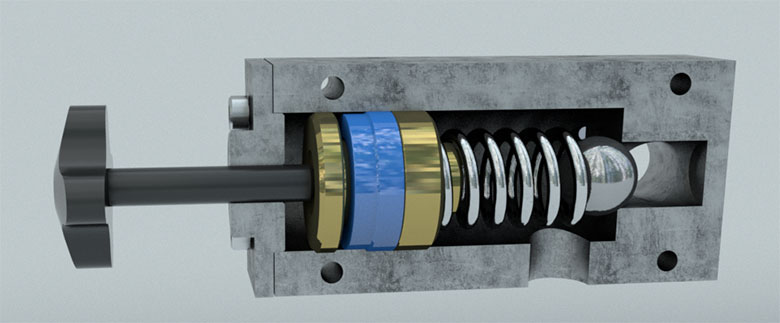

В клапанном пневматическом оборудовании запорно-регулирующим элементом является клапан, как правило, он перемещается вдоль линий тока воздуха. Клапанная аппаратура обеспечивает полную герметичность и высокое быстродействие. При этом для перемещения клапана могут потребоваться большие усилия, которые будут пропорциональны площади проходного сечения клапана.

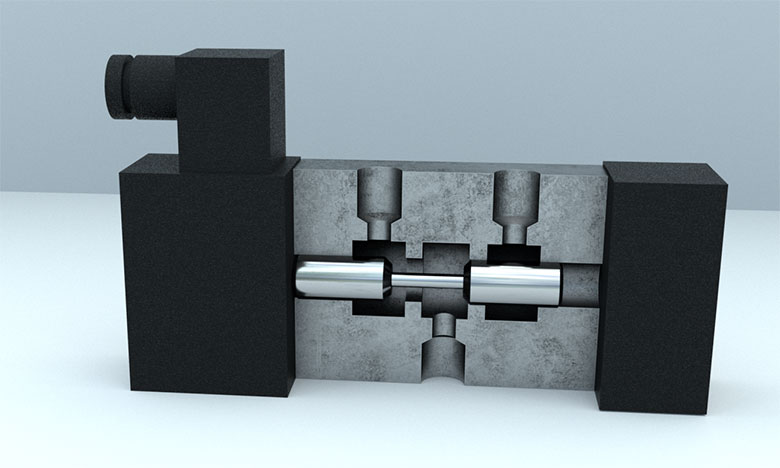

В золотниковых аппаратах запорно-регулирующим элементом является золотник, который, как правило, перемещается перпендикулярно линиям тока подводимого сжатого воздуха. Для перемещения золотника требуется небольшое усилие, которое мало зависит от диаметра проходного сечения, т.к. действе сил давления на золотник скомпенсировано. Золотниковые аппараты не способны обеспечить полную герметичность и более чувствительны к загрязнениям.

Учитывая указанные особенности клапанного и золотникового оборудования, применять клапанные аппараты целесообразно при относительно небольших расходах или в случае необходимости обеспечения полной герметичности. Золотниковые пневмоаппараты особенно актуальны при больших расходах, кроме того с помощью золотника можно реализовать сложные схемы управления пневмооборудованием.

Регулирующая аппаратура

Регулирующие пневмоаппараты предназначены для управления расходом, давлением, направлением движения сжатого воздуха путем частичного открытия проходного сечения.

К регулирующим аппаратам относят:

---

---

• дроссели;
• редукционные клапаны;
• предохранительные клапаны;
• регуляторы расхода.

Регулирующие аппараты, как и направляющие могут быть клапанными и золотниковыми.

Для выбора направляющих и регулирующих пнемоаппаратов необходимо знать их характеристики - габаритные размеры, расход, давление, напряжение питания (для аппаратуры с электроуправлением). Посмотреть характеристики и подобрать подходящее пневмооборудование можно здесь.

Для обеспечения надежной работы регулирующей и направляющей аппаратуры следует позаботиться об обеспечении качественной очистки сжатого воздуха от воды и загрязнений, поэтому в систему рекомендуется устанавливать фильтр с влагомаслоотделителем.
