Проекции на чертеже - горизонтальная, фронтальная и профильная
Для, того, чтобы изготовить деталь необходимо знать ее форму, причем эта информация должна быть представлена в удобном виде, который будет понятен, все людям, участвующим в ее изготовлении, поэтому деталь изображают на листе бумаги, и оформляют по специальным правилом и называют полученный документ - чертежом. Но лист бумаги плоский, а деталь трехмерная, как изобразить деталь простым, но понятным образом, и к тому же указать размеры для изготовления. Для этих целей используют метод проекций. Проецируя геометрия детали на несколько плоскостей, можно полностью передать информацию о ее форме, размерах, расположении.
Для изображения относительно простых деталей достаточно трех плоскостей, расположенный перпендикулярно друг другу.
Предположим, что требуется изобразить деталь в форме параллелепипеда.

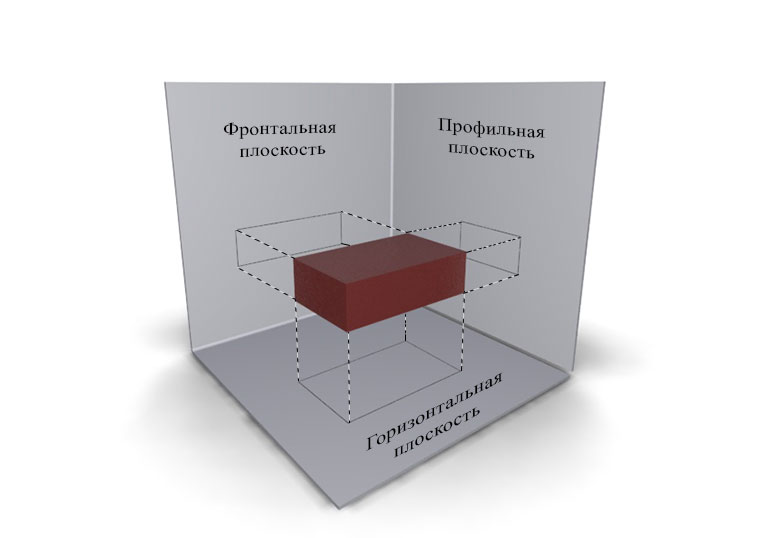

Для изображения на плоскости листа, используем проекции этого параллелепипеда на плоскости:
- первую плоскость расположим горизонтально, проекция детали на нее будет называться горизонтальной,
- две оставшиеся плоскости будут вертикальными, одну из них расположим за изображаемой деталью, и назовем ее фронтальной,
- вторую вертикальную плоскость расположим справа от детали и назовем профильной.

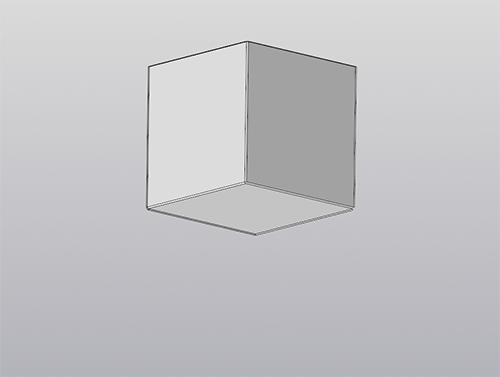

Изображение детали на проекциях

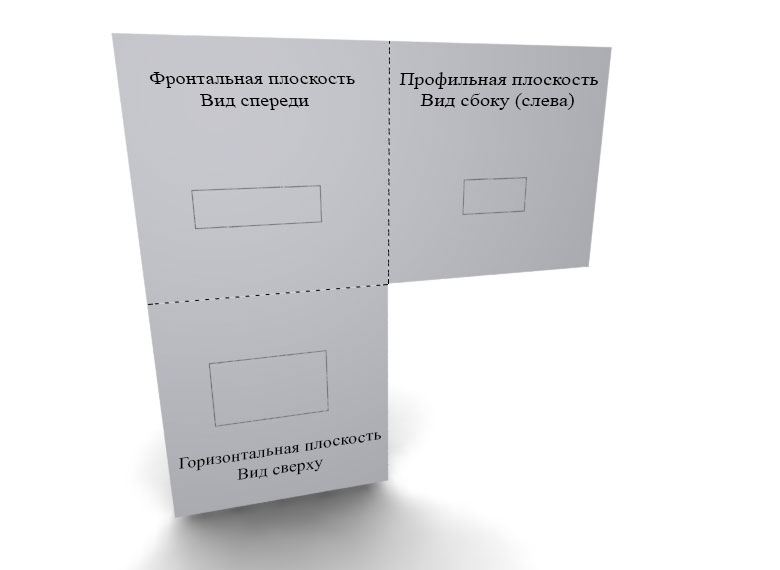

Рассмотрим положение наблюдателя при получении той или иной проекции. Когда мы изображаем фронтальную проекцию то наблюдатель смотри на деталь спереди, поэтому эту проекцию часто называют - вид спереди.
При получении профильной проекции наблюдатель должен смотреть на деталь, находясь слева от нее, эту проекцию также называют видом слева.
Для того, чтобы увидеть горизонтальную проекцию наблюдатель должен посмотреть на деталь сверху поэтому эту проекцию называют - вид сверху.
Горизонтальная, фронтальная и профильная проекции предоставят всю нужную информацию о геометрии детали. Осталось проставить размеры, оформить чертеж согласно требованиям стандартов, и можно изготавливать деталь.
