Чертежи гидроцилиндров
В статье представлены сборочные чертежи гидроцилиндров различных типов, спецификации.

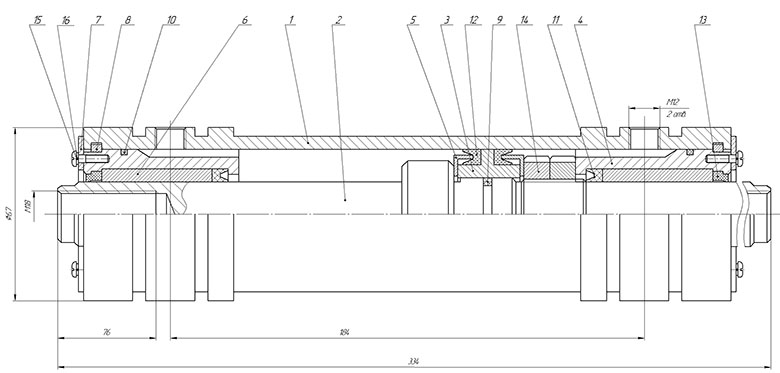

Сборочный чертеж гидроцилиндра с двухсторонним штоком
В таком гидроцилиндре обе полости штоковые, в то время как шток выдвигается из одной крышки, другая его часть втягивается через противоположную крышку. У цилиндров такого типа объем полостей одинаков, а значит скорость и усилие будут также одинаковыми вне зависимости от того куда движется поршень со штоком .Сборочный чертеж гидравлического цилиндра двухстороннего действия с двухсторонним штоком для программ Autocad, Kompas, Acrobat reader:
Спецификация для гидроцилиндра двухсторонним штоком:

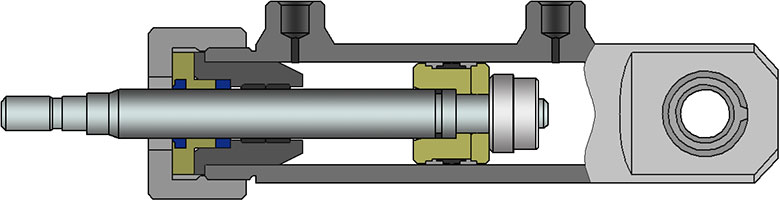

Чертеж гидравлического цилиндра двухстороннего действия
В гидроцилиндре двухстороннего действия жидкость подводится как в поршневую так и в штоковую полости. Чертеж гидравлического цилиндра можно скачать по ссылкам.
Чертеж гидроцилиндр одностороннего действия
В таком гидроцилиндре жидкость подводится только в одну из полостей, обычно - в поршневую. Обратный ход, в представленном варианте осуществляется за счет усилия пружины.
