Размеры дюймовой конической резьбы
Дюймовая коническая резьба с углом профиля 60 градусов применяются для соединения водопроводной, масляной, топливной трубопроводной арматуры, также эта резьба используется для соединения гидравлических и пневматических элементов с трубопроводами. Коническая резьба является самоуплотняемой, т.е для уплотнения резьбового соединения не потребуется дополнительных устройств и компонентов.

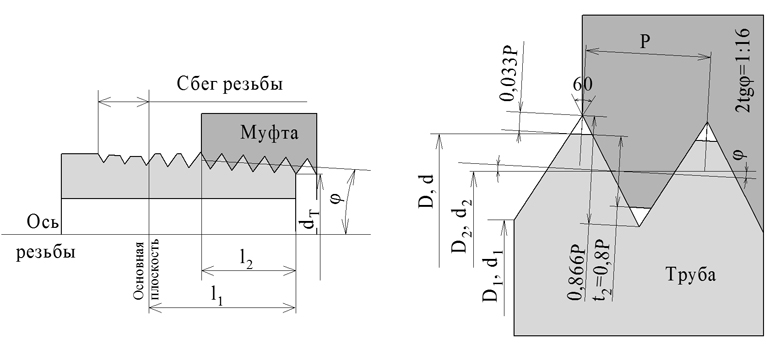

На схеме показаны:
- Р - шаг резьбы,
- D, d - наружный диаметр,
- D1, d1 - внутренний диаметр,
- D2, d2 - средний диаметр,
- dТ - внутренний диаметр резьбы у торца трубы,
- t2 - рабочая высота витка,
- l1 - рабочая длина резьбы,
- l2 - длина резьбы от торца трубы до основной плоскости.

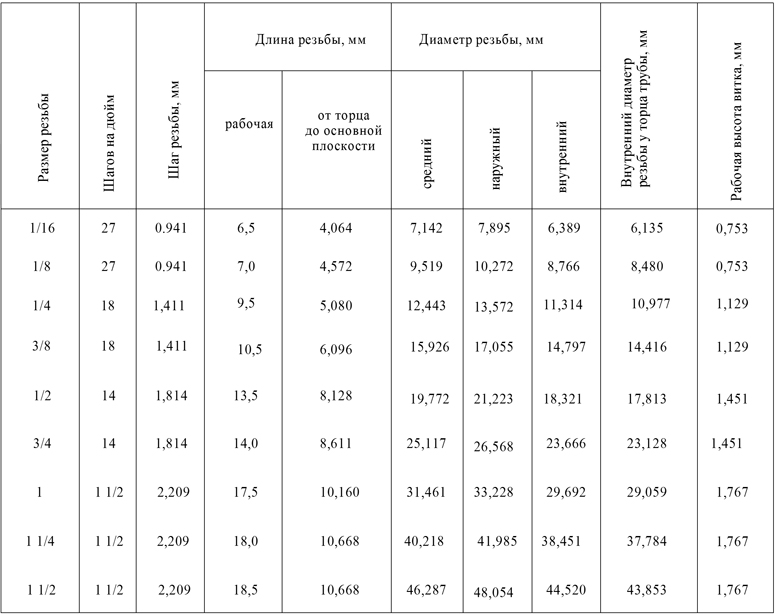

Размеры конической дюймовой резьбы представлены в таблице.

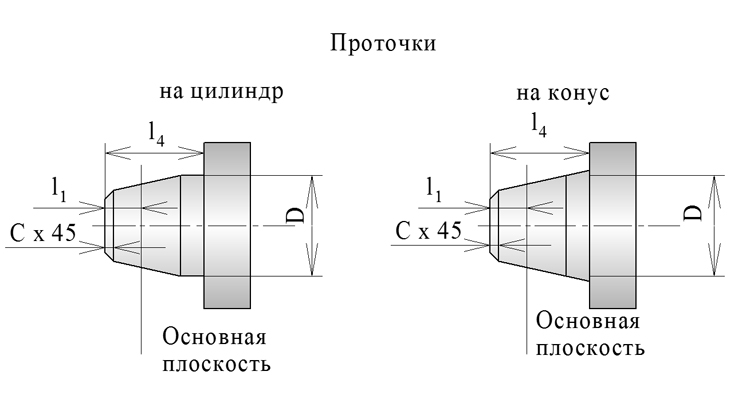

Схема выполнения проточек изображена на следующем рисунке.

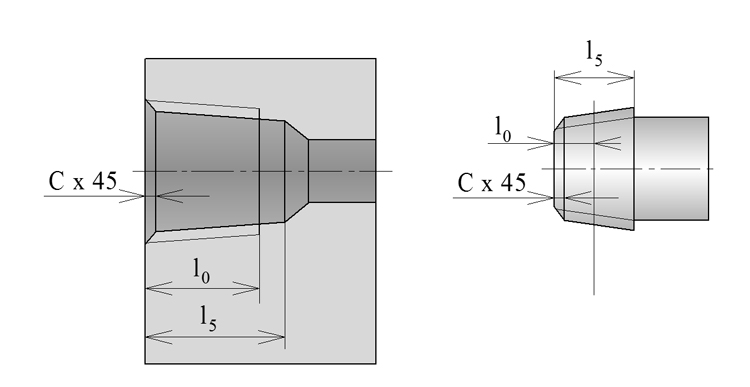

Параметры резьбы для трубы и муфты показаны на рисунке.

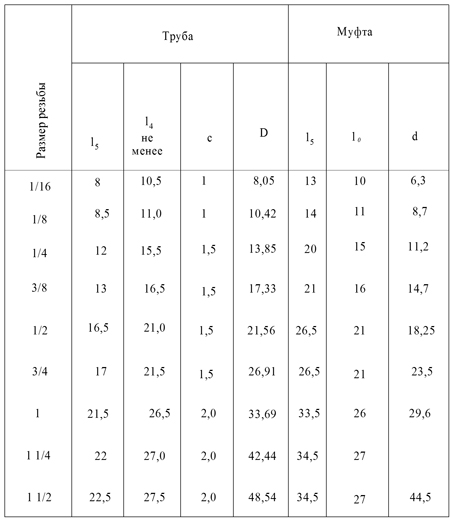

Параметры конической дюймовой резьбы для муфт и труб представлены в таблице.
Обозначение конической дюймовой резьбы
В обозначении указывается:
- резьба коническая дюймовая - К,
- размер резьбы, например 3/4,
- стандарт - ГОСТ 6111-52.

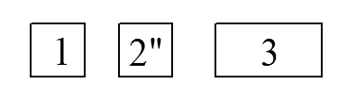

Рассмотрим пример обозначения конической дюймовой резьбы на 1/2:
