Резервуары для нефтепродуктов - стальные и эластичные
Резервуары для хранения нефтепродуктов могут различаться по форме, конструкции, объему, материалу изготовления. Рассмотрим основные типы резервуаров, выделим особенности емкостей из стали, железобетона, эластичных синтетических материалов.
Объем резервуара
В зависимости от объема разделяют резервуары четырех классов:
- 1 класс - объем более 50 000 м3 (резервуары такого объёма могут изготавливаться из стали или железобетона);
- 2 класс - объем от 10 000 до 50 000 м3 (стальные, железобетонные);
- 3 класс - объем от 1 000 до 10 000 м3 (стальные, из синтетических материалов с металлическим каркасом);
- 4 класс - объем менее 1000 куб м3 (стальные, эластичные, из синтетических материалов).
Эти классы называют классами опасности, чем выше объем резервуара, тем более ответственно следует подходить к проектированию, строительство и эксплуатации резервуара. Ведь авария на резервуаре большего объема вызовет более значительные последствия, чем происшествие с емкостью меньшего объема.
Материал резервуара

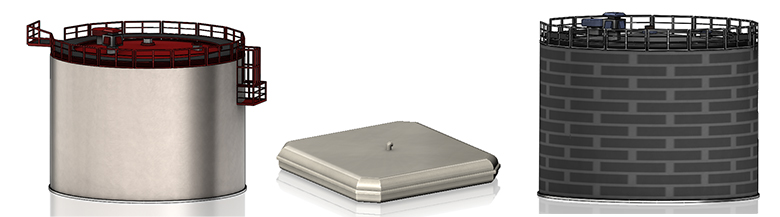

Резервуары для нефтепродуктов могут быть изготовлены из:
- стали;
- синтетических материалов;
- железобетона;
- камня.

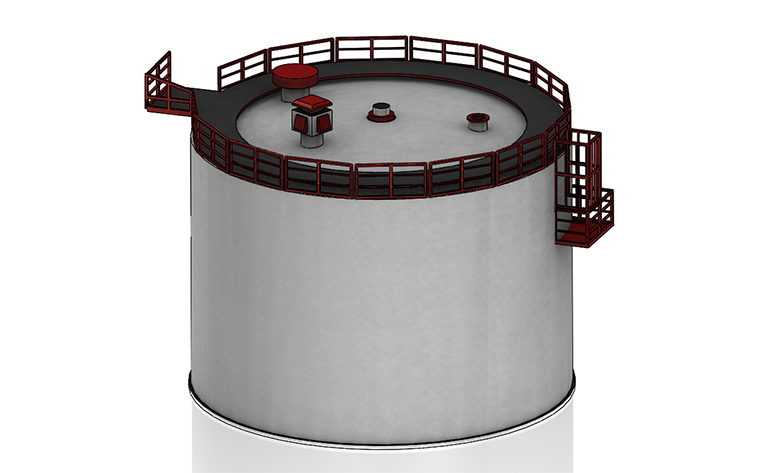

Стальные резервуары
Стальные резервуары, относительно просты в монтаже, их стоимость ниже, чем железобетонных. Однако подвержены коррозии, кроме того, необходимо принимать дополнительные меры для снижения потерь продукта на испарения.
Резервуары из стали могут быть вертикальными или горизонтальными.
Стальные вертикальные резервуары могут иметь коническую, сферическую или плавающую крышу.
Плавающую крышу или специальную понтонную площадку применяют для снижения потерь нефтепродукта на испарения, при заполнении резервуара. Крыша в этом случае находится на поверхности жидкости, уменьшая объем вытесняемого воздуха с парами нефтепродукта при наполнении резервуара, то есть применение плавающей крыши позволяет снизить потери на испарения.

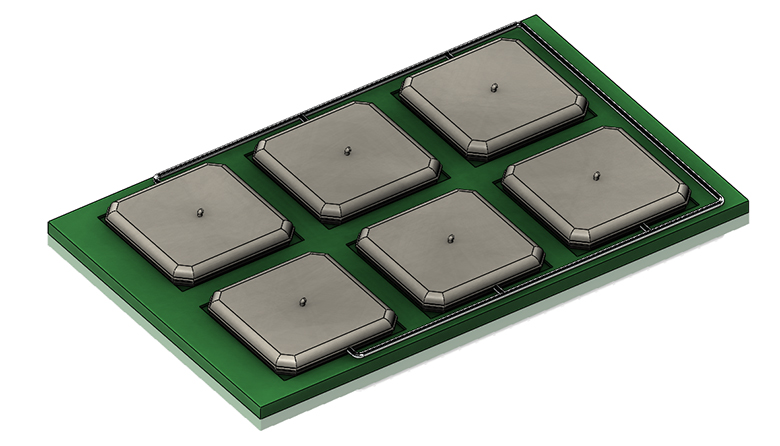

Эластичные резервуары из синтетических материалов
Для производства резервуаров также могут применяться синтетические материалы - углеродная ткань, покрытая поливинилхлоридом, полиуретаном. Объем одного резервуара составляет около 250 м3 (4 класс опасности).
Монтаж эластичных резервуаров прост, а доставить их можно даже к труднодоступным месторождениям.
Эластичная форма позволяет синтетическим резервуара конкурировать с емкостями с плавающей крышей, обеспечивая низкие потери на испарения.
Гибридные емкости могут иметь стальной каркас, и полимерную оболочку Объем таких резервуаров составляет от 100 до 5000 м3 (3 - 4 класс), подробнее о них можно узнать в статье на сайте https://poli.ru/articles/rezervuary-dlya-khraneniya-nefteproduktov/.
Эластичные резервуары используются не только для хранения нефтепродуктов в резервуарных парках, но и для сбора веществ в случае аварийных ситуациях, ведь развертывание аварийных полимерных резервуаров можно осуществить в кратчайшие сроки.
Железобетонные емкости
Строительство железобетонных или каменных резервуаров занимать длительное время, и, как правило, они обходятся дороже, чем чем стальные емкости. Железобетонные емкости, как и металлические могут быть вертикальными и горизонтальными.
Железобетонные резервуары это капитальные строения с капитальным фундаментом, они могут быть как наземными так и подземными, когда уровень жидкости в резервуаре находится на высоте менее чем на 0,2 м ниже наинизшей планировочной отметки проектируемой площадки.
