Как сваривать полипропиленовые трубы

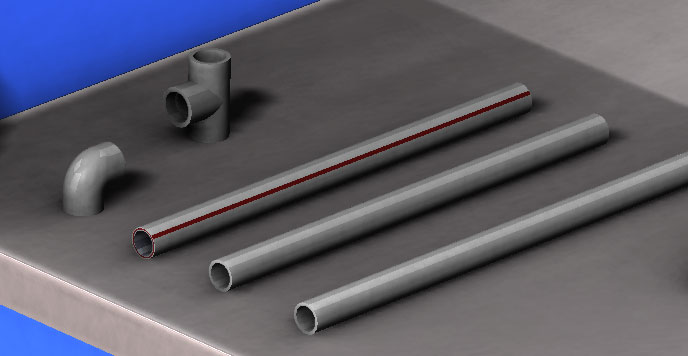

Полипропиленовые трубы могут применяться для всех систем водоснабжения (кроме противопожарных). Монтаж трубопровода достаточно прост, но для него необходим специальный сварочный аппарат. Прямые участки труб соединятся муфтами, уголками, тройниками большего диаметра. При монтаже элементы трубопровода соединяются таким образом, что наружный диаметр трубы сваривается с внутренним диаметром муфты (уголка, тройника и т.п).
Для холодного водоснабжения водоснабжения в большинстве случаев подойдет обычная неармированная труба. Для горячего водоснабжения следует использовать только армированную полипропиленовую трубу. Это связано с тем, что при нагреве полипропилен значительно расширяется, использование армирующего слоя позволяет несколько снизить величину удлинения трубы при нагреве.
Минимально допустимая температура воздуха в помещении для монтажа трубопровода из полипропилена - 5 градусов.

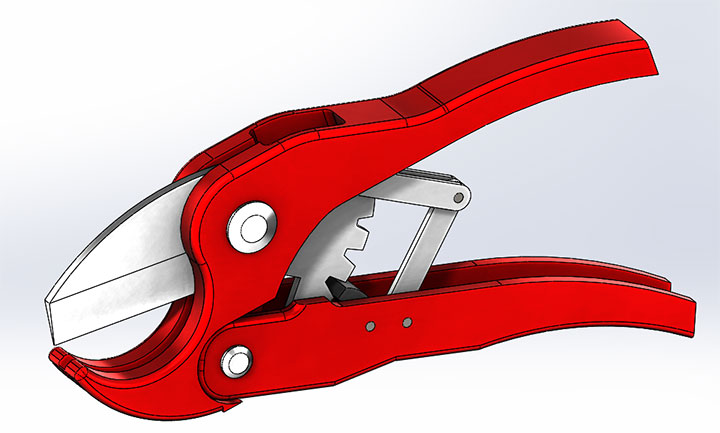

Для нарезки трубы используются специальные трубные ножницы или роликовый труборез.

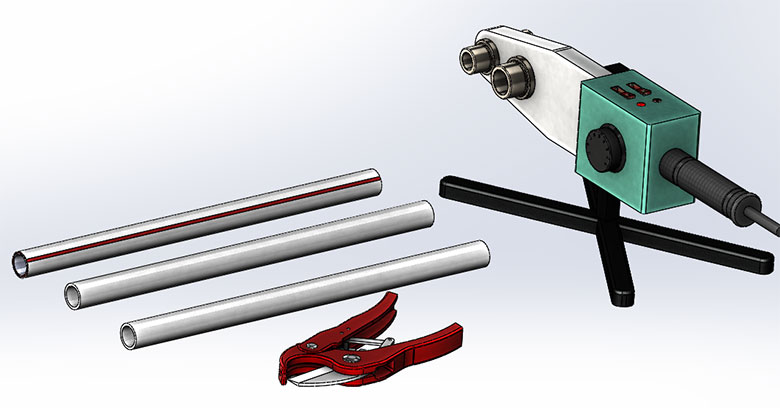

Сварочный аппарат для полипропиленовой трубы
Для сварки трубопровода из полипропилена используется специальный сварочный аппарат (его часто называют паяльником), на него устанавливаются насадки дорн и муфта, размер насадок определятся диаметром трубопровода, который необходимо сваривать. Насадок дорн используется для нагрева внутренней поверхности деталей типа "Муфта" (уголков, тройников, переходников). Насадок муфта используется для нагрева наружной поверхности трубы.

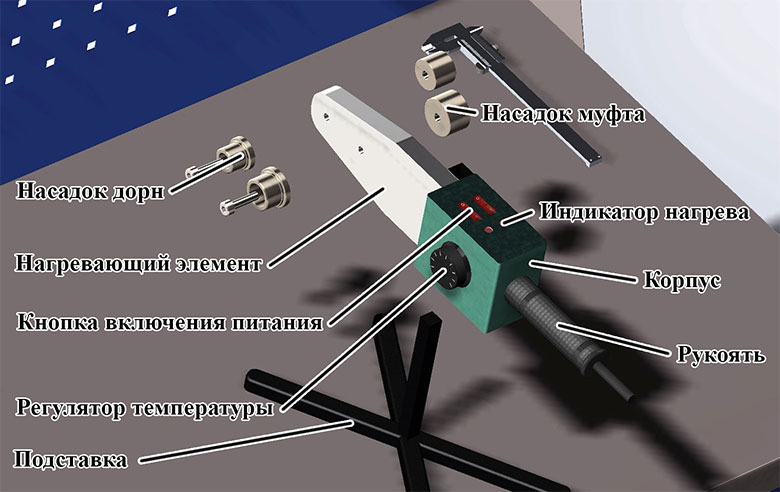

Конструкция сварочного аппарата для трубы из полипропилена
Основными элементами аппарат для сварки полипропиленовых труб:
- Корпус;
- Поставка;
- рукоятка со шнуром электропитания;
- Нагревающий элемент;
- Кнопки включения питания ТЭНов;
- Индикаторы нагрева ТЭНов;
- Регулятор температуры;
- Насадок дорн;
- Насадок муфта.
Процесс сварки труби из полипропилена
Сварочный аппарат устанавливается на верста или рабочий стол, подключается электропитания. Многие нагреватели имеют два ТЭНа с двумя кнопками включения, это необходимо для установки оптимального режима работы. Для быстрого нагрева следует включить два ТЭНа, впоследствии для поддерживания температуры достаточно одного включенного ТЭНа. Свечение индикаторов рядом с кнопками свидетельствует о том, что ТЭН нагревается, температура нестабильна. Сварку нужно производить когда индикаторы погаснут.
Для сварки полипропиленовой трубы необходимо регулятором установить температуру 260 градусов.

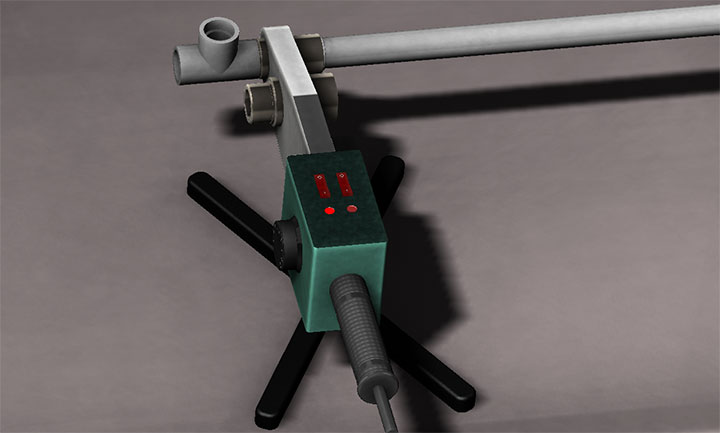

После прогрева сварочного аппарата необходимо одновременно установить трубу в насадок муфта, а соединительный элемент (тройник, уголок и т.п) на дорн.
Сколько времени нужно для нагрева полипропиленовой трубы?
Время прогрева труб различного диаметра представлено в таблице.
Диаметр трубы, мм | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 |
Время нагрева на аппарате, сек | 5 | 7 | 8 | 12 | 18 | 24 | 30 | 40 |
Время сварки, сек | 4 | 4 | 6 | 6 | 6 | 8 | 8 | 8 |
Время остывания, сек | 120 | 120 | 220 | 240 | 250 | 360 | 360 | 360 |

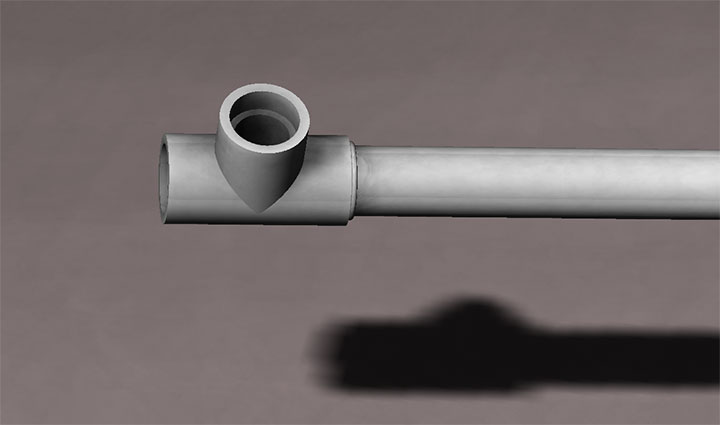

После прогрева необходимо одновременно снять трубу и элемент с насадков и соединить. При этом следует выдержать глубину сварки, для удобства можно предварительно нанести на трубу метки.
Какая глубина сварки полипропиленовой трубы?
Величина на которую труба должна быть "утоплена" в соединительный элемент указана в таблице.
Диаметр трубы | Глубина установки |
20 | 15 |
25 | 17 |
32 | 19 |
40 | 20 |
50 | 24 |
63 | 28 |
75 | 30 |
Несоосность трубопровода и муфты при монтаже не должна превышать 3 градусов.
После сварки элементов соединению нужно дать соединению остыть, нельзя вращать элементы, или прикладывать нагрузку к трубопроводу.
Для соединения с резьбовыми деталями на трубу устанавливаются разъемные и неразъемные муфты.
