Сила поверхностного натяжения
На поверхности раздела жидкости и газа действует сила, стремящаяся придать объему жидкости сферическую форму и вызывающая дополнительное давление в жидкости. Эту силу, имеющую молекулярную природу, называют силой поверхностного натяжения. Эта сила оказывает серьезное влияние на газожидкостные системы.
Коэффициент поверхностного натяжения
Величину дополнительного давления вызванного силой поверхностного натяжения можно вычислить, используя формулу Лапласа:
- где σ - коэффициент поверхностного натяжения, Н/м
- r - радиус, м
Значение коэффициента поверхностного натяжения для различных жидкостей при температуре 20° С:
вода | спирт | ртуть |
7,3*10-3 | 22,5*10-3 | 460*10-3 |
При увеличении температуры коэффициент поверхностного натяжения уменьшается.

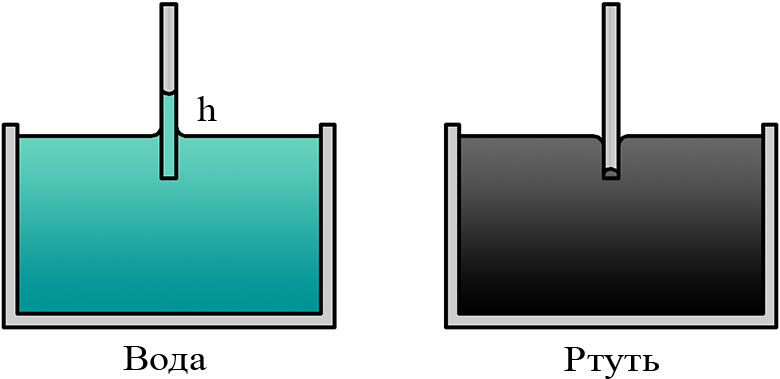

Капиллярный эффект
В трубках малого диаметра дополнительное давление, обусловленное поверхностным натяжением вызывает подъем или опускание жидкости.
Опускание жидкости будет наблюдаться в том случае, если силы притяжения между молекулами жидкости больше, чем между молекулами жидкости и твердого тела.
Подъем жидкости происходит в том случае если силы притяжения между молекулами жидкости и твердого тела больше, чем между молекулами самой жидкости. Это явление называют капиллярным эффектом.
Высоту подъема жидкости вследствие капиллярного эффекта можно вычислить по формуле:
Используя формулу Лапласа, получим:
