Шестеренный гидромотор

Гидромотор - объемный гидродвигатель вращательного движения.

В шестеренном гидромоторе, шестерни приводятся в движение потоком жидкости, которая поступает во впадины, образованные поверхностями зубчатых колес, корпуса, обоймы.

Конструкция шестеренного гидромотора

Рассмотрим основные элементы конструкции шестеренного гидромотора.

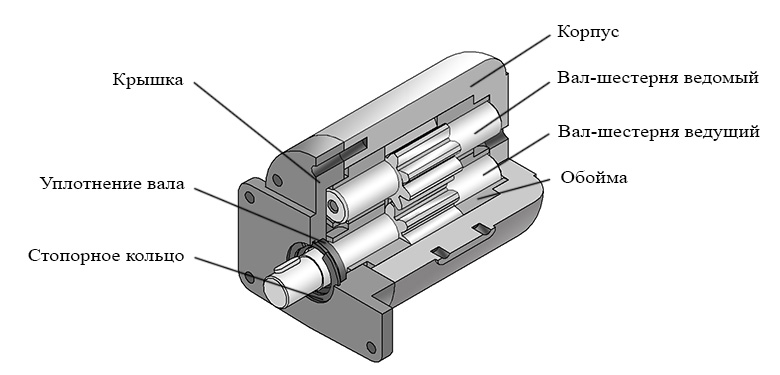

Конструкция шестеренного гидромотора

В корпусе мотора установлены подшипниковые обоймы, которые являются опорами для цапф шестерен. Поджимная обойма прижимается к торцевой поверхности шестерни, предотвращая утечки жидкости в торцевом зазоре.

Поступая в корпус мотора, жидкость попадает во впадины зубчатых колес, и движется по периметру, совместно с шестернями, затем поступает на выход гидромотра. Возникающий вращающий момент передается на вал мотора.

Характеристики шестеренных моторов

  • Диапазон частот вращения вала от 500 об/мин до 10000 об/мин (для специальных исполнений)
  • Максимальное рабочее давление до 30 МПа.
  • Рекомендуемый рабочий объем от 1 до 200 см3

Шестеренные насосы относят к группе быстроходных гидромашин, рекомендуемая частота вращения типовых конструкций - 500 - 3000 об/мин.

Частота вращения вала гидромотора

Частота вращения вала шестерного мотора определяется расходом рабочей жидкостей и геометрией шестерен. Вычислить теоретическую частоту можно по формуле:

Формула для определения частоты вращения вала гидромотора
  • где z - чило зубьев,
  • m - модуль,
  • b - ширина шестерен,
  • Q - расход рабочей жидкости.

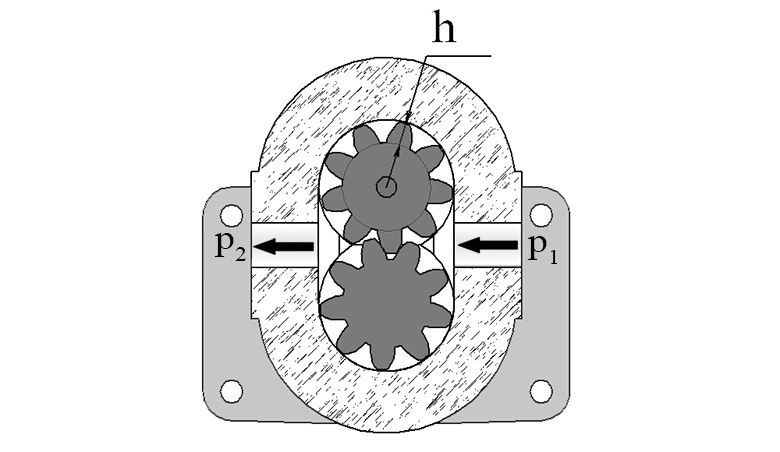

Расчетная схема для определения частоты вращения и момента на валу гидравлического мотора

Вращающий момент на валу гидромотора

Величину вращающего момента шестеренного гидромотора определяют следующие параметры: перепад давления на моторе, геометрия зубчатой передачи. Вычислить вращающий момент можно использую зависимость:

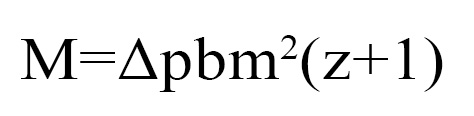

Формула для определения вращающего момента на валу шестеренного гидравлического мотора
  • где z - число зубьев,
  • m - модуль,
  • b - ширина шестерен,
  • ΔP - перепад давления на гидромоторе.
