Размеры на чертеже
Размеры на рабочем чертеже насос согласно нормам ЕСКД, ГОСТ 2.307-68 и ГОСТ 2.109-73. Размеры относительно баз могут наносится тремя различными способами:
- цепочкой;
- координатным способом;
- комбинированным способом.

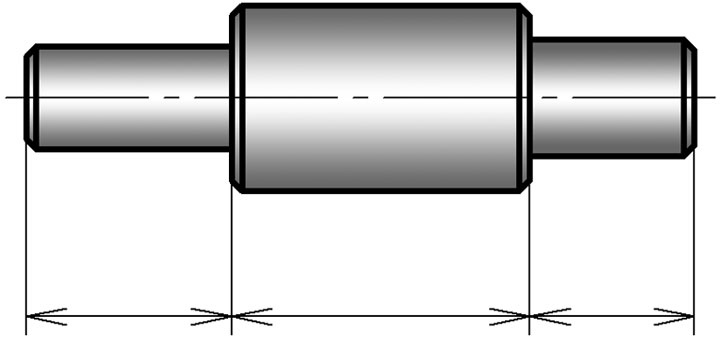

При нанесении размеров цепочкой, размеры отдельных элементов следуют друг за другом, это приводи к суммированию ошибок, появляющихся в процессе изготовления детали.
Указание размеров цепочкой следует использовать в тех случаях, когда необходимо точное выполнение размеров отдельных элементов, а не суммарного размерами.

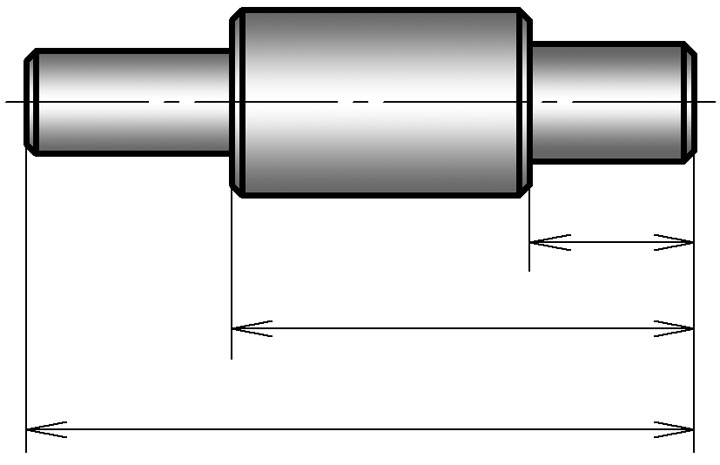

При координатном способе размеры наносят от одной выбранной базы. Каждый размер указывает на расположение объекта относительно базы.
Данный способ нанесения размеров позволяет обеспечить высокую точность исполнения размеров независимо от исполнения других размеров детали.

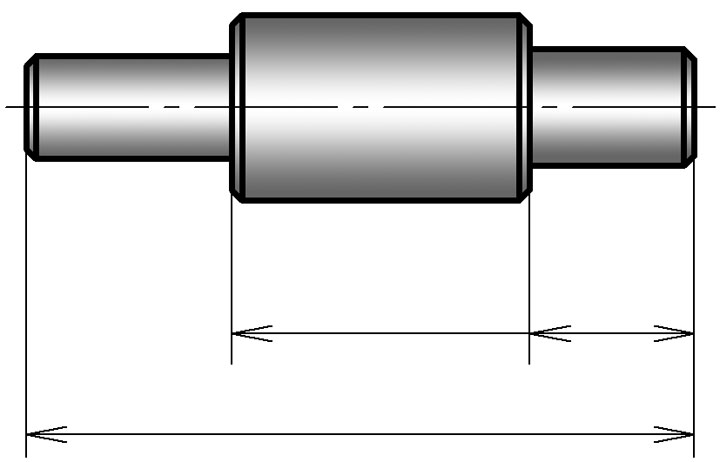

Комбинированный способ нанесения размеров сочетает в себе особенности двух других способов. Используя комбинированный способ можно отделить размеры требующие высокой точности изготовления от остальных.
Правила простановки размеров на чертеже
При нанесении размеров на рабочий чертеж необходимо соблюдать следующие положения:
- Рабочий чертеж детали должен содержать все размеры, необходимы для изготовления детали: габаритные, присоединительные, межосевые, межцентровые, установочные, размеры отдельных элементов детали.
- На один и тот же элемент размер проставляется один раз. Рекомендуется, чтобы размеры относящиеся к одному и тому же элементу были сконцентрированы на одном виде.
- Пересечение выносных линий нежелательно, приостановка размеров от невидимого контура не рекомендуется.
- Размеры нескольких одинаковых элементов наносят один раз и указывают количество элементов.
- При нанесении размеров одинаковых элементов, равномерно расположенных по окружности вместо указания координат допускается указание количества элементов.
- Одинаковые радиусы скруглений могут быть указаны в технических требованиях, например - "Радиусы скруглений 2 мм".
- У резьбовых деталей длина резьбы включает фаски и проточки.
