Медные трубы для систем кондиционирования и отопления
В настоящее время в системах холодильников и кондиционеров применяют трубу, соответствующую стандартам ASTM B280 (американский) и EN 12735-1 (европейский). Эти стандарты отличаются незначительно, а большинство труб, выполненных по этим стандартам взаимозаменяемы.
Рассмотрим подробнее информацию представленную в европейском стандарте EN 12735-1.
Диаметр медной трубы по стандарту EN 12735-1. для кондиционеров и холодильников

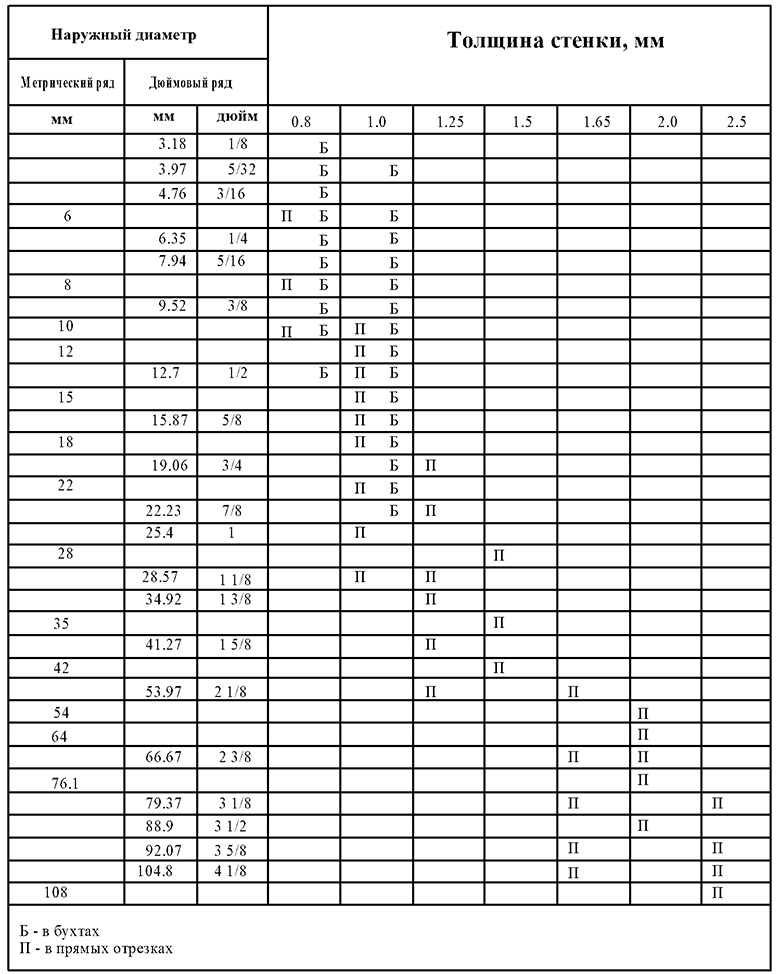

Размеры трубы устанавливаемые стандартом представлены в таблице.
По механическим свойствам (твердости, прочности при растяжении) стандарт устанавливает три разновидности трубы:
- отожженная;
- полутвердая;
- твердая;
Отожженная труба более эластична, она легко гнется и меняет форму. Неотожженная труба - твердая, имеет высокий предел прочности, однако не предназначена для гибки.
Обозначение медной трубы по стандарту EN 12735-1
В обозначении трубы указывается:
- Наименование;
- Номер стандарта;
- Код механического состояния;
- Наружный диаметр х толщина стенки.

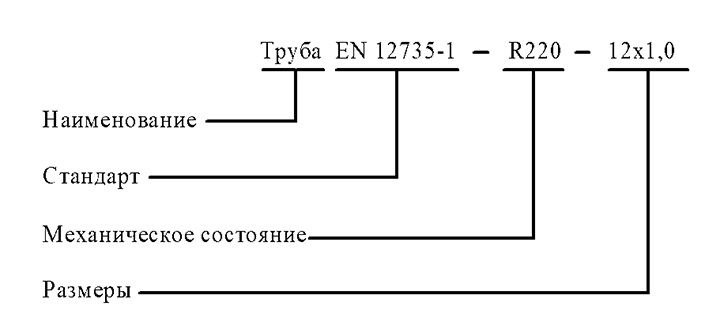

Структура обозначения показана на рисунке.
Приобрести медную трубу для кондиционеров оптом можно на сайте компании "МДМ ГРУПП".
Медные трубы по ГОСТ 32598-2013 для систем водоснабжения и отопления
Стандарт ГОСТ 32598-2013 устанавливает сортамент (размеры), технические требования, методы контроля, приемки испытаний медных труб предназначенных для систем водоснабжения водяного и парового отопления.
Размеры медных труб по ГОСТ 32598-2013

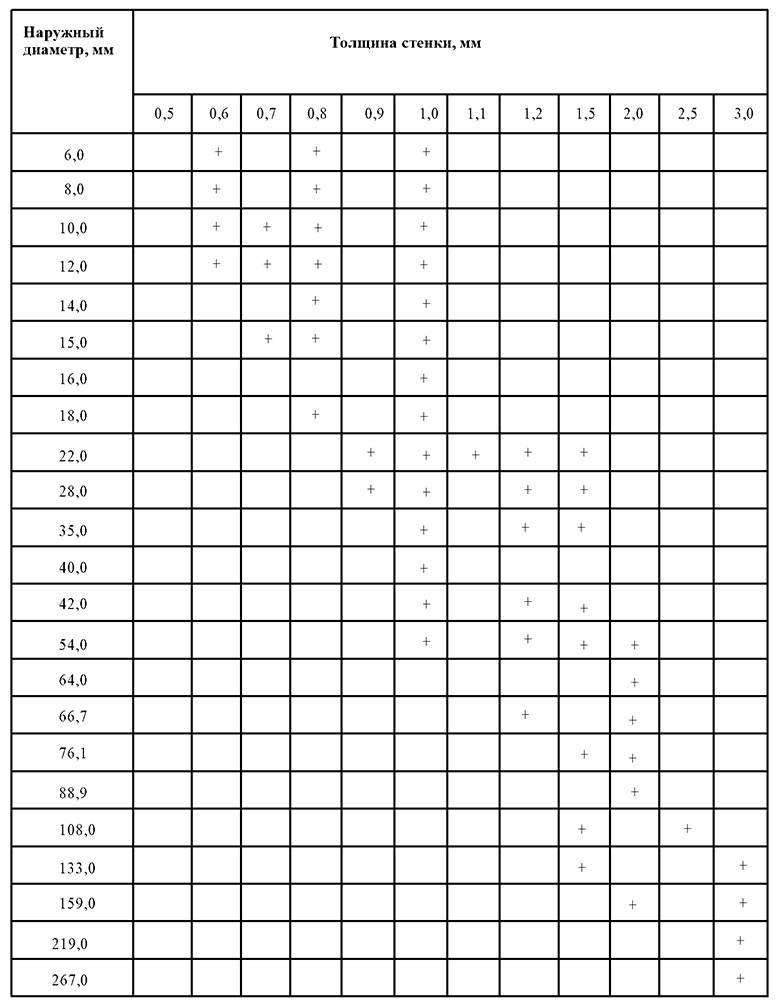

В таблице представлены рекомендуемые значения диаметра и толщины медных труб для отопления.
Обозначение труб по ГОСТ 32598-2013
В обозначении трубы по ГОСТ 32598-2013 указываются те же данные, что и по стандарту EN 12735-1, кроме того присутствует и дополнительная информация. В маркировке трубы следует указать:
- Способ изготовления (Д - тянутая);
- Форма (КР - круглая);
- Состояние (М - мягкое, для отожженной трубы; П - полутвердое; Т - твердое, для неотожженной трубы);
- Размеры (Наружный диаметр х толщина стенки х длина);
- Форма поставки (отрезок, бухта, БТ - бухта свободной намотки, БУ - бухта упорядоченной намотки, БС - бухта спиральной намотки - БС);
- Марка меди;
- Стандарт.
Схема обозначения представлена на рисунке.
Пример обозначения
Для обозначения отожженной медной тянутой трубы, круглого сечения диаметром 10 мм, толщиной стенки 0,8 мм из меди марки М1р используется маркировка:
