Основная надпись на чертеже
Основная надпись на чертеже, или как ее часто называют - штамп, располагается нижнем правом углу формата.
Размеры элементы основной надписи установлены стандартом ГОСТ 2.304-68.
В основной надписи указывается:
- наименование изделия;
- обозначение чертежа;
- материал детали;
- наименование предприятия изготовителя.
На листах формата А4 основная надпись располагается только вдоль короткой стороны.
На форматах больше А4 штамп может быть расположен как на короткой так и на длинной стороне формата.
Размеры рамки чертежа

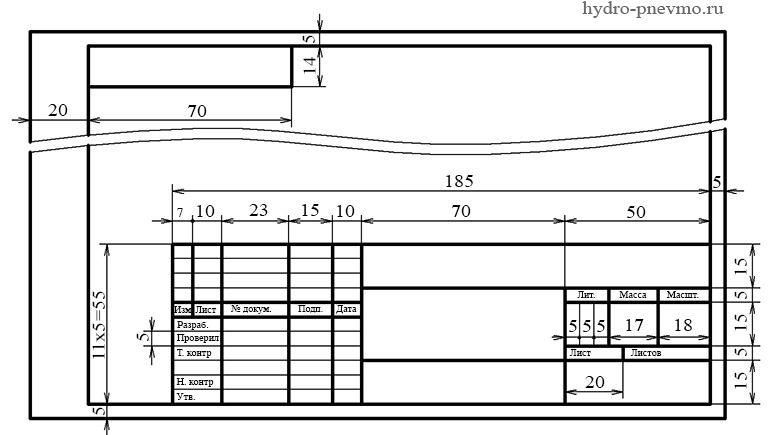

Рамку чертежа изображают сплошной толстой линией, от верхней правой и нижней границ формата отступают 5 мм, от левой границы отступают 20 мм, это расстояние необходимо для подшивки листа. Основные размеры рамки представлены на рисунке.
В левом верхнем углу формата изображается рамка размером 14 х 70, в этой рамке указывается обозначение чертежа, повернутое на 180°.
Заполнение основной надписи
Как упоминалось ранее в основной надписи указываются наименование изделия, обозначение чертежа, материал детали, наименование предприятия изготовителя, кроме того в основной надписи следует указать массу изделия, масштаб, фамилии разработчика, проверяющего и т.д. Содержание граф основной надписи показано на рисунке.
Пример заполнения основной надписи чертежа вала показан на следующем рисунке.
Над основной надписью, при необходимости, размещается информация о технических требованиях.
Литера
В графе лит., при необходимости указывается литера, в зависимости от этапа проектирования указывается литеры:
- П - предложение техническое,
- Э - эскизный проект,
- Т - технический проект .
На учебных чертежах может указываться литере У, на некоторых чертежах допускается литеру не указывать.
Масштаб на чертеже
Основная надпись должна содержать, в том числе, и информацию о масштабе.
Масштаб на чертеже выполняется для удобства зрительного восприятия предмета с одной стороны, и минимизации используемого формата чертежа - с другой. Большую деталь простой формы, следует изобразить на небольшом формате (А4 или А3), используя масштаб уменьшения. Деталь сложной формы, с наличием важных, но мелких элементов следует изобразить с увеличением.
В графе масштаб на чертеже необходимо указать какой масштаб используется при изображении чертежа детали.
Масштаб устанавливается согласно ГОСТ 2.302-68, если деталь на чертеже меньше, чем в реальности, то используется масштаб уменьшения, если больше - масштаб увеличения, если деталь изображена в натуральную величину, то указывается 1:1.
Масштабы уменьшения: 1:2, 1:2,5, 1:4, 1:5, 1:10, 1:15, 1:20, 1:25, 1:40, 1:75, 1:100, 1:200.
Масштабы увеличения: 2:1, 2,5:1, 4:1, 5:1, 10:1, 15:1, 20:1, 25:1, 40:1, 75:1, 100:1.
Независимо от масштаба на чертеже изображаются истинные размеры.
Для увеличенного изображения отдельных элементов детали можно использовать отдельные виды с увеличенным масштабом, в этом случае масштаб, по сравнению с реальными размерами детали указывается в надписи вида, например А (2:1).
