Как заправить холодильник с помощью манометрического коллектора

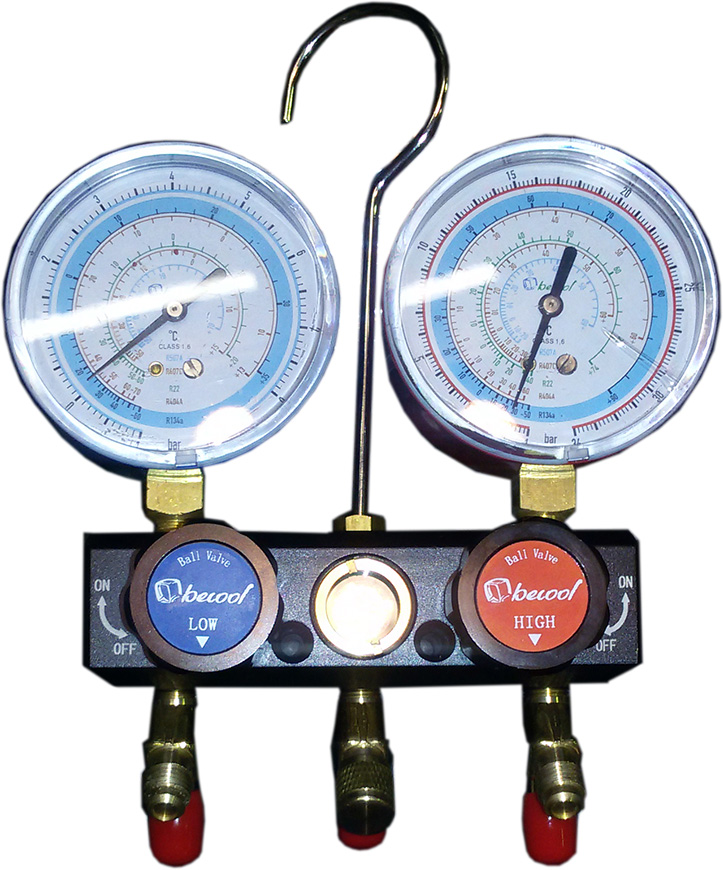

Манометрический коллектор может включать в состав два манометра и два вентиля, или один манометр и одни вентиль. Оба варианта подходят для заправки холодильника, коллектор с двумя манометрами, к тому же позволяет, при необходимости, контролировать давление в линии высокого давления. Рассмотрим основные этапы заправки холодильника или кондиционера с помощью манометрического коллектора, вакуумного насоса и баллона с хладагентом.
Заправку следует проводить в хорошо проветриваемом помещении, так как не все хладагенты одинаково полезны.
Вакуумирование системы
Для откачки воздуха из системы холодильника используют вакуумный насос.
В первую очередь следует убедиться в отсутствии механических повреждений трубопроводов и элементов компрессора.
Подключить синий рукав высокого давления к штуцеру под синим вентилем и к заправочному патрубку насоса, на котором установлен клапан Шредера.
Выпустить оставшийся в системе хладагент, открыв синий вентиль.
Желтым рукавом необходимо соединить вакуумный насос и центральный штуцер на манометрическом коллекторе. Включить вакуумный насос, давление в системе должно начать падать. Падение давления можно наблюдать по манометру. Если давление не снижается, значит есть проблема:
- система не герметична;
- закрыт вентиль на манометрическом коллекторе.
Откачку воздуха следует поводить порядка 10 минут, затем закрыть синий вентиль на манометрическом коллекторе, после чего выключить питание вакуумного насоса. Давление в системе должно остаться пониженным, если оно начнет расти после перекрытия вентиля на коллекторе, значит система не герметична.
Заправка холодильника хладагентом
Синий рукав высокого давления должен быть подключен к штуцеру под синим вентилем коллектора и к заправочному патрубку насоса, на котором установлен клапан Шредера. Синий вентиль должен быть закрыт.
Желтым рукавом нужно соединить баллон с хладагентом, например фреоном, и центральный штуцер на манометрическом коллекторе. Открыть вентиль на баллоне, для наполнения рукава хладагентом. Также необходимо на небольшой промежуток времени ослабить соединение желтого рукава и манометрического коллектора, затем вновь затянуть соединение, это позволит заполнить рукав хладагентом.
Открыть синий вентиль, включить компрессор, начнется заправка системы хладагентом. Установить требуемое давление в системе, в зависимости от температуры, которую нужно получить. Помимо шкалы давления на манометр нанесены значения температуры при данном давлении для различных хладагентов. После окончания заправки закрыть синий вентиль на коллекторе, и вентиль на баллоне. Отсоединить рукава высокого давления.

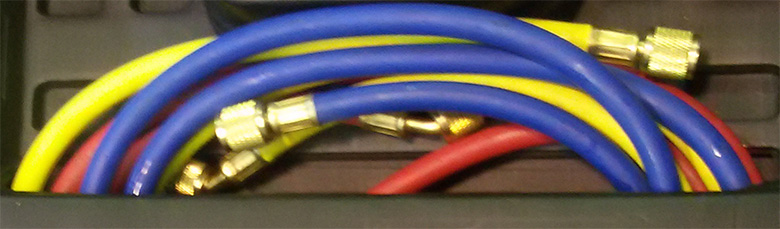

Рукава высокого давления окрашены в разные цвета для удобства, можно использовать рукава другого цвета, но соблюдение цветовой дифференциации, позволит избежать случайных ошибок.
