Механизмы, машины / Редукторы и передачи / Размеры и обозначение шлицевого соединения
2018-11-13

Шлицевое соединение

Использование шлицевого соединения - один из способов жесткой передачи крутящего момента.

Шлицы, по сравнению со шпоночным соединением обладают несколькими преимуществами - лучшей прочностью, точностью и технологичностью.

Шпонки необходимо подгонять, поэтому их рекомендуется применять в единичном или мелкосерийном производстве. Шлицы, в отличае от шпонок, взаимозаменяемы, и рекомендуется использовать в крупносерийном и массовом производстве.

Шлицы считаются более технологичным соединением, чем шпонка, внутренние шлицы изготавливают протягиванием, наружные - фрезерованием (червячными фрезами), долблением, строганием.

В технике применяются прямоугольные, треугольные, трапецеидальные, эвольвентные шлицы.

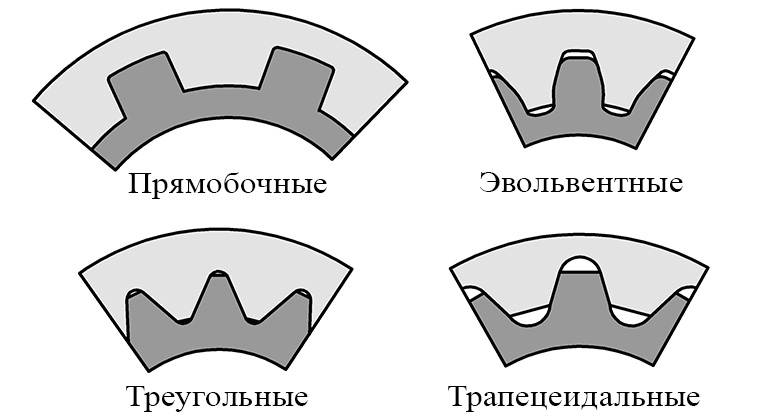

Типы шлицев - прямоугольные, эвольвентные, треугольные, трапецеидальные

Наибольшее распространение получили прямоугольные шлицы.

Размер шлицев

Стандарт ГОСТ 1139-80 устанавливает размеры на прямоугольные шлицевые соединения, он регламентирует:

  • число зубьев шлицевого соединение;
  • наружный диаметр шлицев;
  • внутренний диаметр шлицев;
  • ширину зуба;
  • размеры скруглений, фасок;
  • предельные отклонения.

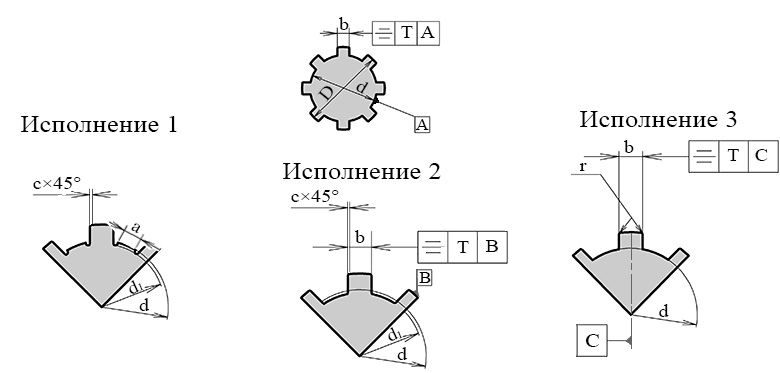

Схема шлицев на валу

Исполнение 1 предназначено для валов средней и легкой серий. Валы исполнения 1 и 3 центрируются по внутреннему диаметру, исполнения 2 - по наружному диаметру и боковым поверхностям зубьев.

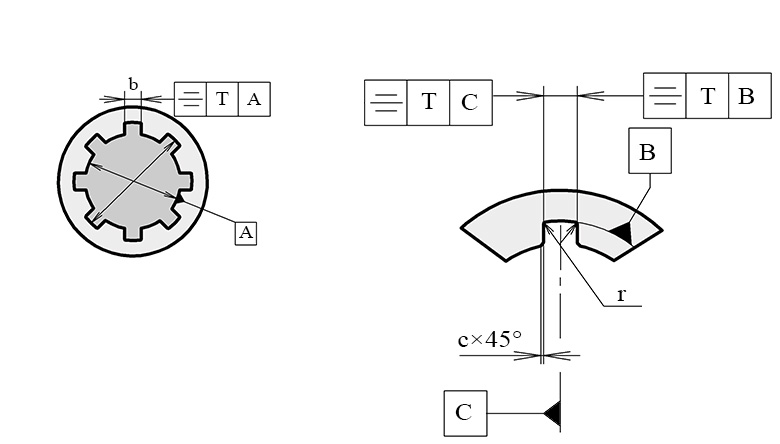

Шлицы на втулке

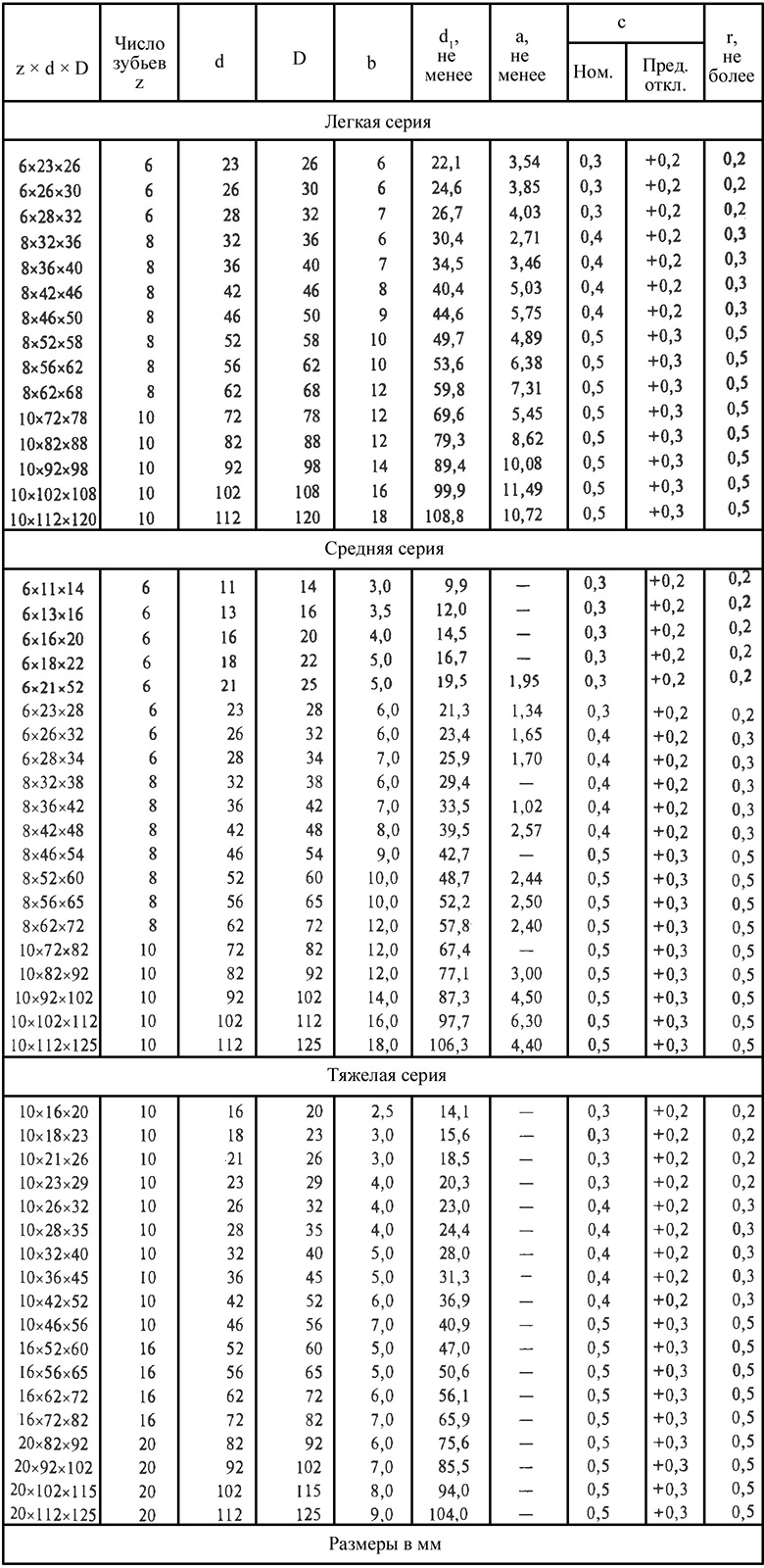

Размеры шлицев представлены в следующей таблице.



Размеры шлицев

Обозначение шлицевого соединения

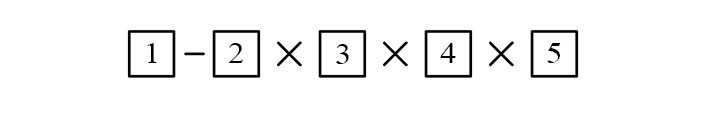

Схема обозначения шлицевого соединения

В обозначении шлицев указывается:

  1. буква, указывающая на поверхность центрирования, ри центрировании по наружному диаметру в начале обозначения указывается - D, по внутреннему диаметру - d, при центрировании по боковым поверхностям - b.
  2. число зубьев
  3. внутренний диаметр d (при надобности, с полем допуска)
  4. наружный диаметр D (с полем допуска на размер)
  5. ширина зуба b (с полем допуска на размер)

Если размер не является центрирующим, то допускается не указывать на него поле допуска.

Пример обозначения шлицев

Для составления конструкторской документации обозначим вал с центрированием по внутреннему диаметру d=36 мм, допуском f7, восемью шлицами, внутренним диаметром D=40 мм с допуском a11, шириной зуба 7 мм с допуском f9.

d - 8 x 36f7 x 40a11 x 7f9

Для втулки этого же шлицевого соединения обозначение будет выглядеть следующим образом:

d - 8 x 36H7 x 40H12 x 7H9

Обозначение шлицевого соединения:

d - 8 x 36H7/f7 x 40H12/a11 x 7H9/f9
