2018-02-13

Классификация насосов

За счет переданной энергии жидкость может пониматься на заданную высоту, перекачиваться на значительные расстояния или циркулировать в рабочем контуре.

В связи с широкими областями применения и большим разнообразием конструкций классификация насосов является не самой простой и однозначной задачей. Вследствие этого насосы классифицируются по различным признакам.

Классификация насосов по принципу действия

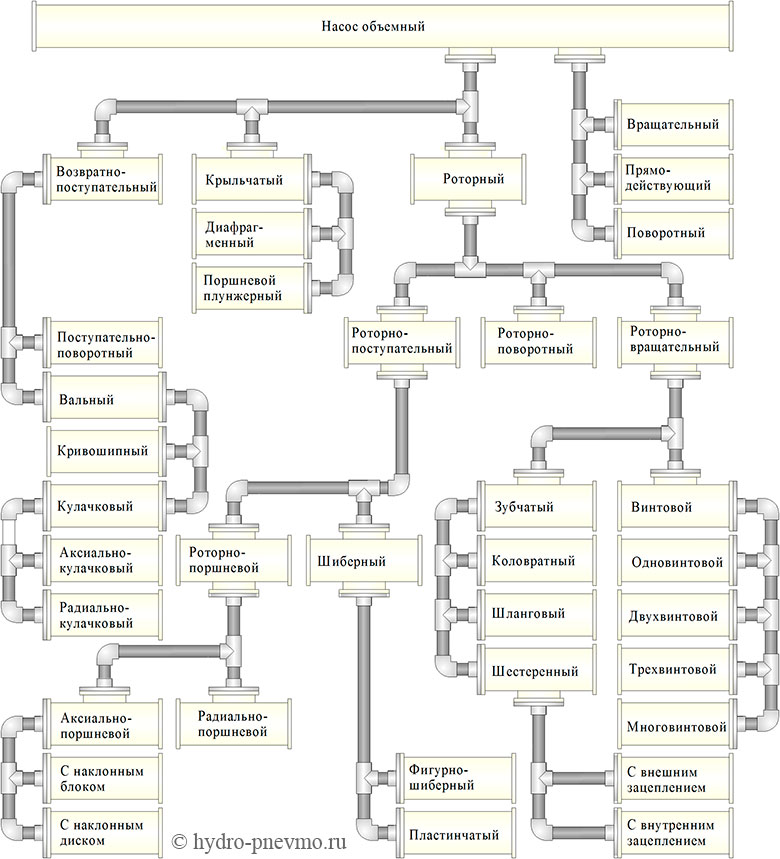

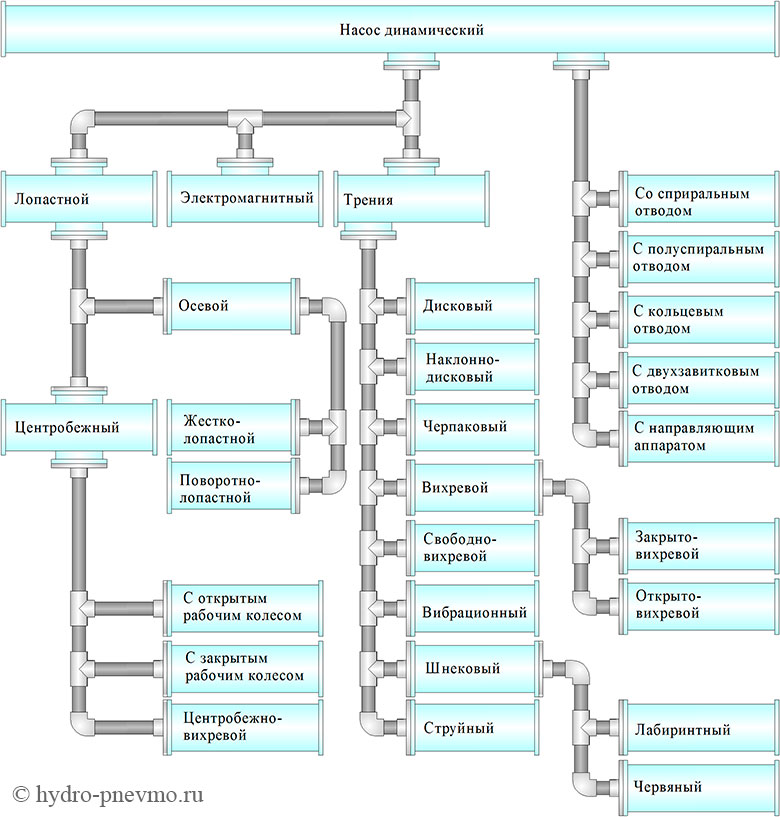

Наиболее распространенной является классификация насосов по принципу работы. Согласной этой классификации все многообразие конструкций насосов можно разделить на две основные группы: объемные и динамические.

• Объемные
  • Возвратно-поступательные
    • Поршневые
    • Плунжерные
    • Диафрагменные
  • Вращательные (ротоные)
    • Роторно-поступательные
      • Шиберные
        • Пластинчатые
      • Роторно-поршневые
        • Радиально-поршневые
        • Аксиально-поршневые
    • Роторно-вращательные
      • Винтовые
      • Зубчатые
        • Шестеренные
        • Шланговые (перистальтические)
• Динамические
  • Лопастные
    • Осевые
    • Диагональные
    • Центробежные
  • Трения
    • Вихревые
    • Дисковые
    • Шнековые
      • Лабиринтные
    • Струйные
    • Эрлифты

Классификация согласно ГОСТ 17398-72 Насосы. Термины и определения

В приложении к ГОСТ 17398-72 представлена классификация насосов по принципу действия и конструкции, согласно ней насосы делят на два основных класса, объемные и динамические. В каждом из классов можно выделить несколько групп по различным признакам.

Виды насосов по размеру

В зависимости от основных параметров - мощности, подачи разделяют следующие виды насосов:

Размер насоса	Полезная мощность, л/с	Подача куб. м/с
Микро	0 - 0,4	-
Мелкий	0,4 - 4	-
Малый	4 -100	-
Средний	100-400	до 0,5
Крупный	400 и более	более 0,5

Классификация насосов по назначению

Насосы, использующиеся в системах водоснабжения, канализации, коммунальном хозяйстве классифицируют по назначению:

• Общего назначения для пресной воды
• Центробежные
• Консольные
• Двухстороннего входа
• Вертикальные
• Регулируемые
• Нерегулируемые
• Диагональные
• Осевые
• Вертикальные
• Регулируемые
• Нерегулируемые
• Горизонтальные
• Вихревые
• Центробежно-вихревые
• Многоступенчатые
• Скваженные
• Скваженные погружные
• Скваженные с выносным электродвигателем (над скважиной)
• Для энергосистем
• Питательные
• Конденсаторные
• Сетевые
• Для стоячих жидкостей
• Горизонтальные
• Вертикальные
• Для абразивных смесей
• Грунтовые горизонтальные однокорпусные
• С нормальным проходным сечением
• С увеличенным проходным сечением
• Песковые
• Горизонтальные
• Вертикальные
• Для волокнистых масс
• Центробежные для бумажно массы
• Центробежные консольные
• Для жидкостей с объемно концентрацией твердых частиц на более 0,1 %
• Для жидкостей с объемно концентрацией твердых частиц на более 1,5 %
• Центробежные герметичные
• Горизонтальные
• Вертикальные
• Осевые горизонтальные нерегулируемые
• Опускные
• Моноблочные для загрязненных вода
• Дозировочные
• Поршневые
• Плунжерные
• Сильфонные
