Расчет диаметра трубы по расходу воздуха

Диаметр трубы следует назначать основываясь на значениях расхода и давления в пневматической системе. Рассчитать диаметр можно двумя способами:

• аналитически, используя формулы потерь давления на каждом участке;
• графически, используя специальную номограмму.

Аналитический способ расчета диаметра трубы по расходу сжатого воздуха точнее, но занимает много времени. Графический способ не такой точный, но он удобен на практике, т.к. занимает гораздо меньше времени.

Графический способ определения диаметра трубы

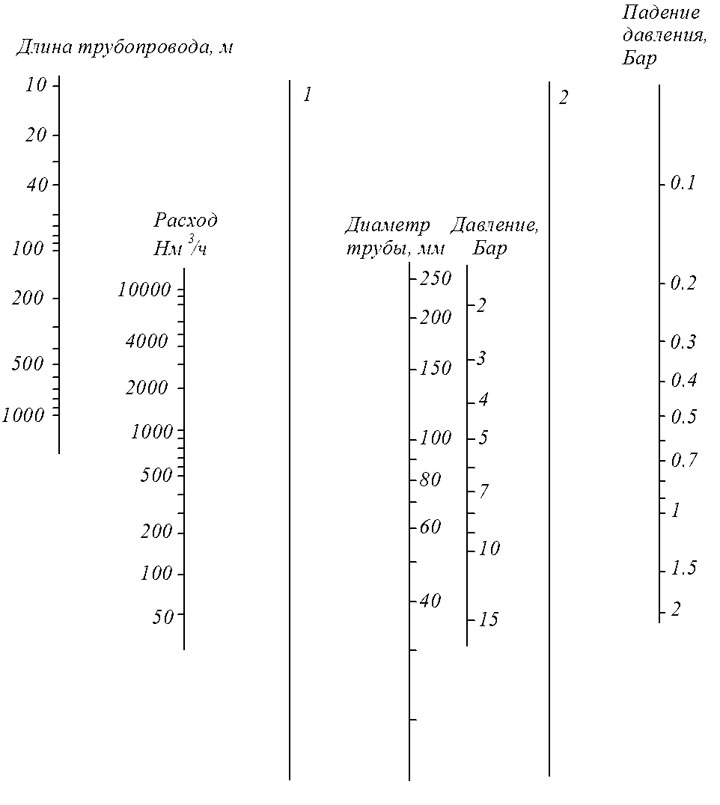

Для определения диаметра трубы потребуется номограмма, представленная на рисунке.

Для определения диаметра трубы для сжатого воздуха необходимо задать следующие величины:

• длину трубы;
• максимальный расход воздуха;
• рабочее давление;
• допустимое падения давления;

Значения указанных величин необходимо отметить на номограмме. Затем соединить прямой линией точки отмеченные на шкалах длина трубопровода и расход, эту линии необходимо продлить до шкалы 1, отметить на этой шкале точку пересечения с построенной прямой 1. Другой линией соединить точки на шкалах давление и падение давления, данную линию продлить до шкалы 2, отметить на ней точку пресечения 2. Соединить точки 1 и 2. Полученная линия пересечет шкалу диаметр трубы, значение в точке пересечения и будет искомым диаметром трубы.

Пример расчета диаметра трубы для воздуха по номограмме

Заданы величины:

• максимальный расход воздуха - 2000 куб.м/ч;
• длина трубы - 200 м;
• рабочее давление - 7 Бар;
• допустимое падения давления - 0,5 Бар;

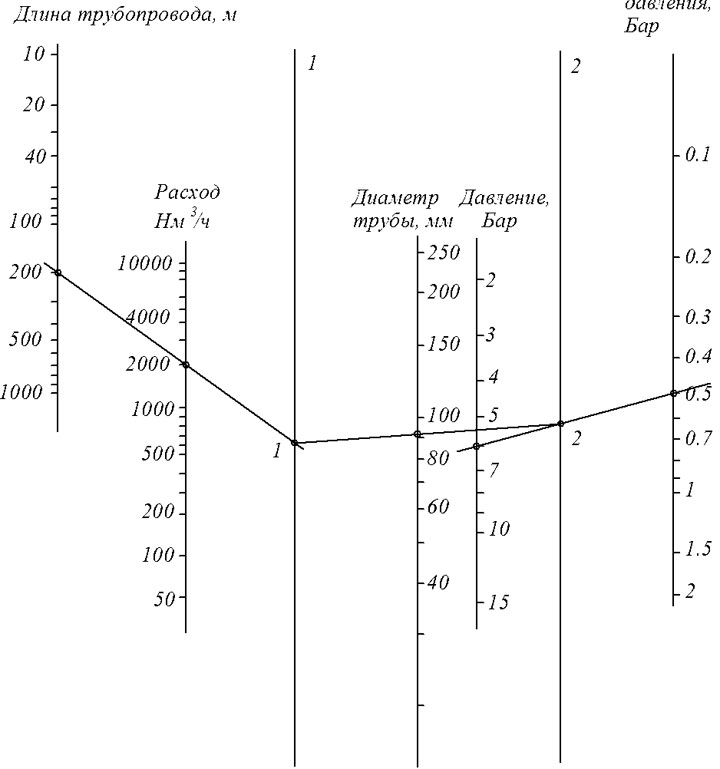

Отметим данные точки на соответствующих шкалах, и соединим их прямыми линиями. Определим расположение точек 1 и 2, соединим их прямой линией и определим, что искомый диаметр трубы составляет приблизительно 92 мм.
